Título: Problemas Clásicos. Trisección de un ángulo y cuadratura del círculo
Sección: Miscelánea
Bloque: Geometría
Unidad: Geometría plana
Nivel/Edad: 4º ESO (15 o más años)
Idioma: Castellano
Autoría: Ildefonso Fernández Trujillo
Haz clic en la imagen para abrir el recurso
Código para embeber como iframe | Código para abrir en ventana emergente |
Puedes encontrar todos los materiales de la Miscelánea en
https://proyectodescartes.org/miscelanea/index.htm - Ver Créditos
Este material está publicado bajo una licencia:
Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional
Continuamos con el estudio de los lugares geométricos y en esta entrada vamos a desarrollar una aproximación al conocimiento del l.g. conocido como "Trisectriz o cicloide de Tommaso Ceva". Este l.g. resuelve, a finales del siglo XVII, el problema clásico de la trisección de un ángulo pero no como pretendían los antiguos sabios griegos; aunque sí de una forma muy ingeniosa, extraordinariamente bella, dinámica y funcional.

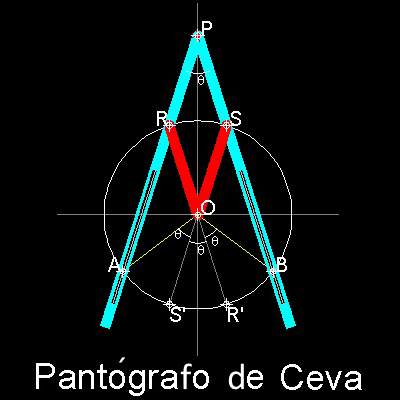

La admiración que el método ideado por Tommaso Ceva despertó en muchos científicos y técnicos propició la creación de numerosos instrumentos mecánicos trisectores de ángulos también llamados Pantógrafos de Ceva la representación gráfica de uno de los cuales se muestra a continuación.
Para profundizar en el estudio del lugar geométrico y en el de uso del editor DescartesJS, hemos elaborado, de forma muy esquemática, las pequeñas utilidades que se muestran a lo largo del capítulo. Son escenas basadas en la obra del profesor Pedro González Enríquez, trabajo que está en proceso de adaptación a las nuevas versiones del editor DescartesJS.
La primera de las escenas muestra la generación dinámica del l.g. conocido como Cicloide-Trisectriz de Ceva de la siguiente manera:
lugar geométrico
Para los lectores menos familiarizados con el proceso de creación de escenas DescartesJS indicamos que:
Como en anteriores ocasiones indicamos que la utilidad es fácilmente adaptable y admite las modificaciones y/o ampliaciones que se consideren convenientes para los propósitos particulares de uso.
La escena que exponemos a continuación muestra como el lazo mayor de la "Cicloide-Trisectriz de Tommaso Ceva" es en realidad un trisector de ángulos. Esto se evidencia de la siguiente forma:
Lazo Trisectriz de Ceva.
En los siguientes trabajos presentamos una recreación de las escenas anteriores realizadas con el programa GeoGebra con los propósitos de ahondar en el conocimiento de ambas plataformas: GeoGebra y DescartesJS de forma paralela para lograr los objetivos señalados en entradas anteriores.
La siguiente utilidad genera la trisectriz al desplazar el punto A por la circunferencia.
creación del l.g.

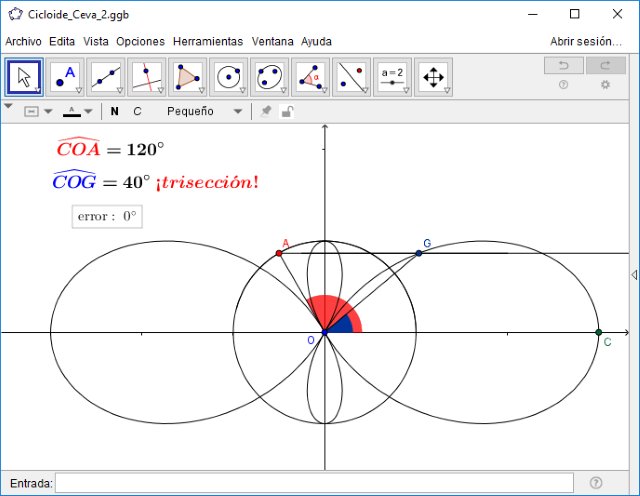

En la escena que enlaza la siguiente imagen se usa el lazo de la curva de Ceva como trisector de ángulos.
Proponemos al lector el análisis de las utilidades anteriores, su modificación y mejora con objeto de lograr un profundo conocimiento de ambas plataformas y así potenciar la inclusión del cálculo simbólico en escenas DescartesJS de forma eficaz.
Esta vez en la sección de vídeo hemos elegido dos composiciones de Milton Donaire publicadas en YouTube.
La primera trata sobre el teorema de Menelao y la segunda sobre el teorema de Giovanni Ceva. El objetivo es el de apreciar la influencia directa, e indirecta, que el conocimiento del triángulo y de las razones geométricas tiene en el tema que nos ocupa: "Los Lugares Geométricos".
Continuando con la creación de la miscelánea "Las Espirales sugerimos completar su elaboración extrayendo el contenido relacionado con los lugares geométricos estudiados para añadir dichos contenidos a una nueva miscelánea que podemos nombrar como "Lugares Geométricos"; o bien continuar con la anterior incorporando los nuevos contenidos en el apartado adecuado.
En próximas entradas continuaremos el estudio de los lugares geométricos y analizando el subproyecto Misceláneas.
Animamos a los lectores a colaborar elaborando contenidos o aportando ideas y sugerencias.
Bibliografía:
Ildefonso Fernández Trujillo. 2017
Continuamos con el estudio del l.g. "Caracol de Pascal". Este l.g. procede directamente de los lugares geométricos estudiados en la Grecia clásica: la Cisoide de Diocles, la Concoide de Nicomedes, la Espiral de Arquímedes, la Duplicatriz de Hipócrates, la Trisectriz de Hipias... que han sido analizados en entradas anteriores en este blog, de hecho, para ciertos valores de los parámetros que lo definen adopta la forma de la cardioide o la funcionalidad de la trisectriz.
De especial interés, para adentrarse en el contexto cultural que promueve el estudio de este lugar geométrico, es observar la producción pictórica del artista alemán Alberto Durero centrando la atención en los motivos geométricos, implícitos y explícitos, que muestra en la mayoría de sus obras.
Para profundizar en el estudio del lugar geométrico y en el de la creación de escenas con el editor DescartesJS, hemos elaborado, a modo de resumen, una escena que recopila parte de las mostradas en la entrada anterior y donde se hace una introducción al estudio de la ecuación cartesiana del caracol generado por el método de la curva plana de tipo ruleta. Esto puede observarse en la siguiente utilidad navegando por las definiciones y en concreto activando la "definición 4" y actuando sobre los controles y botones de la escena para ver las distintas ecuaciones, formas y maneras de generar el lugar geométrico caracol de Pascal.
definiciones.
Para los lectores menos familiarizados con el proceso de creación de escenas DescartesJS indicamos que:
Como en anteriores ocasiones indicamos que la utilidad es fácilmente adaptable y admite las modificaciones y/o ampliaciones que se consideren convenientes para los propósitos particulares de uso.
La escena que exponemos a continuación muestra como al ser a = b el caracol de Pascal puede usarse como trisector de ángulos gracias al lazo interior del mismo.
Hemos construido la escena de forma que un control gráfico, A, con el que podemos interactuar desplazándolo por el l.g. en el 1º y 2º cuadrante (notar la simetría) y así definir el ángulo que se desea trisecar con lo que, automáticamente, uniendo el punto A con los extremos horizontales del lazo interior, se obtiene la trisección.
La utilidad admite, como en casos anteriores, una amplia gama de modificaciones y generalizaciones, de fácil implementación, para adecuarse al propósito particular de uso.
Cuando el control A se encuentra sobre la parte superior del lazo se hace una proyección del mismo en la rama exterior del caracol y se determina la trisección del ángulo de la forma habitual.
Caracol como trisectriz.
En los siguientes trabajos presentamos una recreación de las escenas anteriores realizadas con el programa GeoGebra con el propósito de que, analizando los cambios en el proceso de creación de las utilidades se adquiera destreza en el uso de dichos procesos y el necesario conocimiento de ambas plataformas para discernir cuando implementar la interacción que señala la profesora Elena E. Álvarez Sáiz en sus extraordinarios e innovadores artículos en el blog, donde documenta y ejemplifica la manera de llevar a cabo la inclusión del cálculo simbólico mediante GeoGebra en las escenas DescartesJS.
Notar que en la siguiente utilidad hemos alterado el nombre y significado de algunos parámetros.
definiciones
En la siguiente escena se usa el caracol de Pascal como trisector de ángulos .
Debemos advertir que en esta ocasión también se ha cambiado el significado de los parámetros, aunque igual que en la ocasión anterior están perfectamente especificados los cambios en la información que se muestra
caracol trisector
Proponemos al lector el análisis de las utilidades anteriores, su modificación y mejora con objeto de lograr un profundo conocimiento de ambas plataformas y así potenciar la inclusión del cálculo simbólico en escenas DescartesJS de forma eficaz.
En la sección de vídeo, hemos elegido uno que trata sobre la identificación de la ecuación, en coordenadas Polares, del caracol de Pascal y algunas de las definiciones que identifican este l.g. así como su construcción con el programa GeoGebra. El objetivo es el de apreciar distintas formas de enfocar el tema que nos ocupa: "Los Lugares Geométricos".
Continuando con la creación de la miscelánea "Las Espirales" sugerimos completar su elaboración extrayendo el contenido relacionado con los lugares geométricos estudiados para añadir dichos contenidos a una nueva miscelánea que podemos nombrar como "Lugares Geométricos"; o bien continuar con la anterior incorporando los nuevos contenidos en el apartado adecuado.
En próximas entradas continuaremos el estudio de los lugares geométricos y analizando el subproyecto Misceláneas.
Animamos a los lectores a colaborar elaborando contenidos o aportando ideas y sugerencias.
Bibliografía:
Ildefonso Fernández Trujillo. 2016
