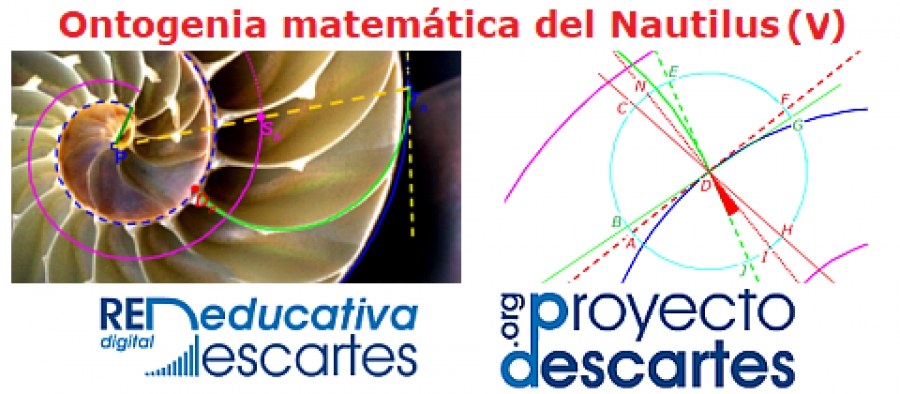

Ontogenia matemática del Nautilus (V)

Escrito por
Valora este artículo
(10 votos)

En nuestro modelo uniforme del Nautilus (Galo et al. 2016) detectamos que los septos son arcos de espirales cordobesas y, adicionalmente, que sus respectivos polos estaban ubicados también en una espiral cordobesa. Ése fue, quizás, el mayor y más novedoso avance logrado en la modelación de esta concha. No obstante, allí, no abordamos la evidente diferencia que acontece entre ellos según las etapas vitales de estos especímenes y, consecuentemente, lo que ocurre también en las cámaras septales que determinan. En especial, esas diferencias se presentan entre el primer verticilo y en los dos restantes. Allí, tampoco profundizamos en el modelado de las intersecciones de los septos con la pared ventral y la dorsal y sólo aventuramos una posible base teórica del fragmacono en base al gnomon de un triángulo cordobés. Ahora, habiendo profundizado en el estudio de la literatura existente sobre la ontogenia biológica del Nautilus y también en el análisis matemático del modelo propuesto entonces, es el momento de adentrarnos en un modelo matemático diferenciado por fases, es decir, de abordar la ontogenia matemática de los septos.

Siguiendo lo indicado en los artículos anteriores de esta serie (puede consultar: I, II, III y IV), y en particular en lo relativo a la modelación de la pared dorsal y ventral de la sección sagital de la concha, partimos de una base o fundamento primordial que es el que justifica y explica el distinto comportamiento de los septos entre el primer verticilo y los siguientes. En el primero, ambas paredes se corresponden con arcos de dos espirales cordobesas que tienen diferente polo, sin embargo, en el segundo y en el tercer verticilo las espirales de ambas paredes son copolares, tienen el mismo polo, siendo realmente arcos de una única espiral con un retardo angular entre ambas de 2π. Así pues, dado que la complejidad es mayor en el primer verticilo vamos a proceder en orden cronológico inverso y analizaremos en primer lugar el segundo y tercer verticilo y posteriormente el primero.

Los septos en el segundo y tercer verticilo

La pared ventral en el segundo y tercer verticilo viene dada por

ontogeniaf22       (20)

donde θ es el ángulo que marca el inicio de la concha embrionaria  y θ la terminación de la misma delimitando la boca de la concha.

Y en el mismo instante[1] angular vital θ, la pared dorsal sería:

ontogeniaf502    (21)

La espiral que contiene a los polos de los septos es:

ontogeniaf503     (22)

donde e es un factor de escala o de retardo en la espiral cordobesa [2].

Y cada septo, ver (11 en IV), es un arco de una espiral:

ontogeniaf504     (23)

donde ontogeniaf505determina la amplitud angular del arco de esa espiral que comprende el septo n-ésimo; ρ determina unívocamente cada uno de los puntos de dicho septo, pero todos ellos se corresponden con un mismo instante vital[3]; d es un factor de escala o de retardo a determinar en el modelo; y ontogeniaf506 es el polo de la espiral que incluye a ese arco septal n-ésimo y que perteneciendo a la espiral (22) quedará determinado por un valor αn.

La aplicación en el modelo de la que hemos denominado invariante tercera (tangencialidad entre la pared ventral y las paredes de los septos) nos puede llevar a determinar los parámetros antes citados. De partida:

  • Toda espiral logarítmica es equiangular, así pues, en cualquier punto de la espiral la recta tangente y el radio vector forman siempre un mismo ángulo ψ. Éste es característico de cada tipo espiral y depende sólo de la base b que la define, siendo ontogeniaf507. En el caso de una espiral cordobesa este ángulo es ψ ≃ 80,32º, al ser la base logarítmica o exponencial que la define κ = 1,185580...
  • Al ser tangentes la espiral ventral y la septal, ambas comparten la misma recta tangente. Y dado que ambas espirales son cordobesas entonces, consecuentemente, los radios vectores de ambas han de estar también en la misma recta, porque ambos han de formar el mismo ángulo con la tangente común.

 ontogeniaf508
(i) Espiral azul discontinua: pared dorsal en el segundo verticilo. (ii) Espiral azul continua y de puntos: pared ventral en el segundo verticilo.
(iii) Espiral magenta: espiral de los polos de los septos. (iv) Tn: punto de tangencia septo y pared ventral; Sn: polo del septo y P: polo común de la espiral dorsal, de la ventral y de la de los polos de los septos.
Fig. 40. Tangencialidad de los septos con la pared ventral.

Por tanto (ver Fig. 40), si Tn es el punto de tangencia del n-ésimo septo (con n>8, pues en el primer verticilo hay ocho septos), Sn es el polo de éste y P el polo de la pared ventral, tenemos que:

  • Al ser Tn un punto de la espiral ventral, entonces:

 ontogeniaf509        (24)

para algún θ.

  • Al ser Sun punto de la espiral de los polos de los septos, por (22),

ontogeniaf510      (25)

donde α = θ al estar alineados P, Sn, y Tn y ser P el polo común a la espiral ventral (20) y a la espiral de los polos de los septos (22).

  • Al ser Tn un punto del septo n-ésimo

ontogeniaf511   (26)

para algún valor de ρ.

Y dado que

ontogeniaf512   (27)

de las relaciones anteriores, (24) a (26), obtenemos que:

ontogeniaf513.    (28)

Expresando en (28) d = d' κθ - ρ, es decir, considerando que ρ es un ángulo de retardo, tenemos:

ontogeniaf514    (29)

Y de ahí

d' = 1 - e.       (30)

 En Galo et al. (2016) detectamos que en la espiral de los polos de los septos (22) e ≃ 0,5 e igual acontecía para la espiral que da forma a los arcos de los septos. Aquí la relación obtenida en (30) conduce a considerar que e = 0,5 (exactamente ese valor[4]), pues en ese caso también es d' = 0.5, y consecuentemente la espiral correspondiente a un determinado arco septal se obtiene sin más que realizar una traslación de la espiral de los polos para que el polo de ésta coincida con el polo de dicho septo. (ver fig. 41).

ontogenia41

Fig. 41. Obtención de un arco septal como traslación de un arco de la espiral de los polos.

Intersección de la pared dorsal y los septos en el segundo y tercer verticilo

Centrémonos ahora en la determinación de la intersección de los arcos de los septos con la pared dorsal y la amplitud de estos.

ontogenia42

Fig. 42. Parámetros que definen los septos en el segundo y tercer verticilo.

Para el septo n-ésimo, según la denominación de los ángulos reflejados en la fig. 42 y fijado el valor de e = 0,5, por (25) tenemos que:

ontogeniaf516     (31)

El punto Dn, intersección de ese septo con la pared dorsal, por pertenecer a ella y según (21) verifica que

ontogeniaf517    (32)

y, a su vez, por pertenecer al arco del septo:

ontogeniaf518     (33)

  • Aplicando el teorema del coseno en el triángulo de vértices P, Sn y Dn:

ontogeniaf519  (34)

        y considerando las expresiones (31), (32) y (33) llegamos a la igualdad:

ontogeniaf520    (35)

  • Aplicando el teorema del coseno en el triángulo de vértices Tn, Sn y Dny teniendo en consideración que ontogeniaf521 obtenemos que:

ontogeniaf522   (36)

Y puesto que las coordenadas de los puntos que intervienen en esa igualdad son:

ontogeniaf523

se tiene que:

ontogeniaf524     (37)

Y teniendo en consideración (31) y (33)

ontogeniaf525    (38)

Por tanto, la igualdad (36) queda expresada como:

ontogeniaf526    (39)

A partir de (35) y (39) tenemos un sistema de dos ecuaciones que nos relaciona al ángulo γ (amplitud del arco del septo), con el β (retardo del punto de intersección dorsal del septo Dnrespecto al punto de intersección ventral Tn). Este sistema puede reescribirse como:

ontogeniaf527      (40)

 Es decir,

ontogeniaf533  (41)



ontogenia43

Escena interactiva 5. Determinación numérica de la amplitud del septo.
Pulse sobre la imagen para interactuar libremente con ella.

La resolución numérica de la ecuación (41) (puede observarse en la escena interactiva 5, donde la gráfica en azul se corresponde con la función en la variable γ, definida por la expresión del miembro de la izquierda en (41) con 0 ≤ γπ) nos permite determinar:

  • La amplitud del septo ontogeniaf528γ = 2,5090... radianes ≃ 143,76º.
  • El desplazamiento entre la intersección dorsal y la ventral ontogeniaf529β = 0,6831... radianes ≃ 39,14º.
  • El ángulo entre los radios vectores ontogeniaf530 y ontogeniaf531ontogeniaf532

Apoyándonos en que en una espiral cordobesa el ángulo que forma el radio vector con la recta tangente es de 80,32 º tenemos que (ver Fig. 43) el ángulo que forma la recta tangente a la pared dorsal en Dcon la recta tangente al septo en ese mismo punto es de 75,38º, es decir el septo no interseca a la pared dorsal perpendicularmente, si no formando con respecto a esa perpendicular un ángulo de 14,62º. Eso concuerda con lo indicado por Mutvei &  Doguzhaeva (1997), que ya reflejamos en la figura 20, y la depresión septal dorsal en el área media ―sección o corte que es el que estamos analizando en este estudio― lo que hace es corregir dicha desviación respecto a la perpendicular buscando aportar y lograr, quizás, una mayor consistencia (eso es lo que puede interpretarse de este hecho aportado por la matemática).

Este comportamiento teórico es el mismo tanto en el segundo como en el tercer verticilo, pues en ambos casos la pared dorsal y ventral comparten el mismo polo. En el tercer verticilo, esa depresión dorsal parece ser menos notable, al menos aparentemente, si bien sí pueden visualizarse o intuirse (interactuar por ejemplo con la digitalización del Nautilus del Museo Dundee ―figura 22―). Matemáticamente no hay diferencia.

ontogenia44

ontogenia45

 Fig. 43. Ángulo de incidencia entre septo y pared dorsal en el segundo y tercer verticilo.

Ecuaciones del modelo

Así pues, en estos dos verticilos los arcos de los septos tienen por ecuación (23), donde para cada n ≥ 8  (en el primer verticilo hay ocho septos y el octavo da inicio al segundo) tenemos que:

  • d = 0,5.
  • ontogeniaf535 siendo ontogeniaf534
  • ρ ∈ [ α- γ, α], con γ = 2,5090...

Los puntos de tangencia son: T( ontogeniaf536) y los de intersección con la pared dorsal pueden escribirse:

  • como punto de la pared dorsal: Dn (ontogeniaf537), donde denotamos βn = αn - 2π - β con β = 0,6831.
  • como punto del arco de septo: ontogeniaf538ontogeniaf539.
Síntesis

La introducción de la tangencialidad entre la pared ventral y los septos nos ha permitido lograr la modelación matemática de la sección sagital del Nautilus en el segundo y tercer verticilo y acentuar el caracter cordobés de sus elementos. En la escena interactiva 6, podemos observar e interactuar con este modelo.

nautilus2y3verticilo

 Escena interactiva 65. Modelo tangencial de los septos y de la pared ventral en el segundo y tercer verticilo.
Pulse sobre la imagen para interactuar libremente con ella.

El camino seguido en el análisis anterior nos puede servir de guía para abordar el estudio de los septos en ese primer verticilo tan especial. Especial por ser la pared dorsal y la ventral espirales cordobesas con distinto polo y, como veremos, por ser ésta la causa esencial de esas cámaras diferentes y esos septos variables. Un estudio que considero es interesante y matemáticamente bonito. Pero siento dejarles con la miel en los labios ya que lo dejaré para un nuevo artículo... espero no tenerles en vilo mucho tiempo.


Bibliografía

Galo J.R., Cabezudo A. y Fernández I.(2016) : Sobre la forma y crecimiento cordobés del Nautilus PompiliusEpsilon, 2016, Vol. 33 (3), nº 94.

Mutvei, H. and Doguzhaeva, L. (1997): Shell ultrastructure and ontogenetic growth in Nautilus pompilius L. (Mollusca: Cephalopoda). Palaeontographica Abteilung A Palaeozoologie–Stratigraphie, vol. 246, p. 33–52.

Ward, P. (1979). Cameral liquid in Nautilus and ammonites. Paleobiology, 5(1), pp. 40-49.

Ward, P., Greenwald, L., & Magnier, Y. (1981). The chamber formation cycle in Nautilus macromphalus. Paleobiology, 7(4), 481-493. doi:10.1017/S0094837300025537




[1] Al no tener una referencia temporal del crecimiento del Nautilus, sólo podemos señalar un mismo instante vital teórico mediante el uso de una amplitud angular común. De esta manera establecemos momentos, atemporales, en la que se han de dar coincidencias vitales. En este caso, para un valor fijado de θ, conocemos el punto de la pared ventral y el punto de la pared dorsal que están relacionados entre sí.

[2] En estos verticilos, en el modelo uniforme se detectó que ≃ 0,5, que es un valor próximo al valor medio del factor correspondiente al sifúnculo y al del de la pared dorsal ―Galo et al., 2016―.

[3] Para conocer el proceso de formación de las cámaras de los nautilos podemos acudir a lo estudiado y analizado por Ward, Greenwald y Magnier (1981) en su artículo “The chamber formation cycle in Nautilus macromphalus”. Estos autores basan su estudio en la observación radiográfica (ver figura 26) de diferentes ejemplares en distintos momentos y, así, pueden analizar las variaciones que acontecen y realizar mediciones que llevan a plantear un crecimiento periódico que comprende tres fases:

  • Formación de una cresta mural en la posición que ocupará el nuevo septo. Esta cresta es una delgada banda anular interna de carbonato cálcico.
  • Desplazamiento hacia delante del manto septal para ubicarse a la altura de la cresta mural y ajustarse a ella. Inicio del proceso de calcificación del nuevo septo. También el sifúnculo comienza a calcificar un anillo de conexión en el interior de la nueva cámara uniendo el septo anterior y el nuevo. Durante esta fase la nueva cámara está llena de líquido cameral (Ward, 1979) y no acontece ningún vaciado de la misma, pero ese vaciado sí continúa en las cámaras anteriores.
  • Vaciado del líquido de la nueva cámara, que se inicia cuando el nuevo tabique ha alcanzado de un tercio a dos tercios de su espesor final. Este vaciado se denomina acoplado pues el líquido está en contacto con el anillo de conexión sifuncular. En esta fase el tabique septal sigue construyéndose, engrosándose, finalizando este proceso cuando el volumen del líquido vaciado es aproximadamente el 50% y ya no está en contacto con el anillo sifuncular, momento en el que se pasa a un proceso de vaciado desacoplado y comienza la formación de una nueva cresta mural y, consecuentemente, un nuevo ciclo.

Durante el ciclo de formación de una cámara, el crecimiento de la concha exterior parece ser que es continuo, pero hay una correlación inversa entre el porcentaje de líquido que se ha vaciado en la última cámara construida y la amplitud angular de la cámara habitacional. A medida que la cámara septal está más vacía la cámara habitacional es mayor y viceversa. Esta relación logra mantener la flotabilidad ya que cuando la nueva cámara está más llena de líquido el peso de la concha en la zona habitacional es menor y a medida que decrementa el líquido aumenta la amplitud de la zona habitacional. El inicio de cada cámara representa un punto crítico para la flotabilidad global, pero esto se compensa con el vaciado desacoplado que sigue aconteciendo en las cámaras anteriores.

[4] También se apuntó la posibilidad de que ese valor correspondiera a la espiral intermedia entre la del sifúnculo y la pared dorsal, es decir, ontogeniaf515, pero en este caso d' ≠ e, es decir las dos espirales citadas son diferentes. De ahí que optemos por el valor e = 0.5.
