Este libro se ha desarrollado para explicar cómo se pueden diseñar objetos interactivos que incluyan dos herramientas de autor. La primera herramienta es DescartesJS, la cual permite incluir diferentes elementos multimedia (imágenes, gráficas 2D y 3D, videos, audios, animaciones, textos y expresiones matemáticas en un formato tipo $\LaTeX$). La segunda herramienta es GeoGebra, que complementa la primera al permitir desarrollar escenas interactivas con la incorporación del cálculo simbólico (CAS), una gran variedad de funciones (matemáticas, estadísticas, lógicas, financieras, entre otras) y, obviamente, la Geometría y Álgebra que dieron origen a su nombre.

En 2016, nuestra colega Elena Álvarez Saiz de la Red Educativa Digital Descartes, presentó un modelo que permitía comunicar escenas Descartes con los comandos de GeoGebra e, incluso, construcciones completas que podían ser manipuladas desde la propia escenaVéase el artículo en el blog del Proyecto Descartes.. A partir de la propuesta de Elena, se abrió un abanico de posibilidades entre las que se incluyen: videos interactivos, tutoriales para la enseñanza de GeoGebra con Descartes como tutor y el diseño de objetos interactivos que aprovechen los recursos de ambas herramientas de autor.

Las escenas interactivas incluidas en el libro y los intérpretes de DescartesJS y de GeoGebra se encuentran en una carpeta, de tal forma que se puedan abrir sin necesidad de estar conectados al portal del Proyecto Descartes o de la web GeoGebra.

¡Se requieren conocimientos de DescartesJS y GeoGebra!

¿Qué es Descartes?

Por José R. Galo Sánchez

Descartes es una herramienta de autor que permite elaborar recursos didácticos interactivos que se embeben en páginas html y, por tanto, puede interactuarse con ellos en todos los dispositivos donde una página web sea accesible. La primera impresión al ver un recurso de Descartes puede inducir a interpretar que es una imagen animada o una animación, pero basta aproximar el ratón o el dedo a un recurso de Descartes para comprobar la esencia del mismo que se centra en la interactividad.

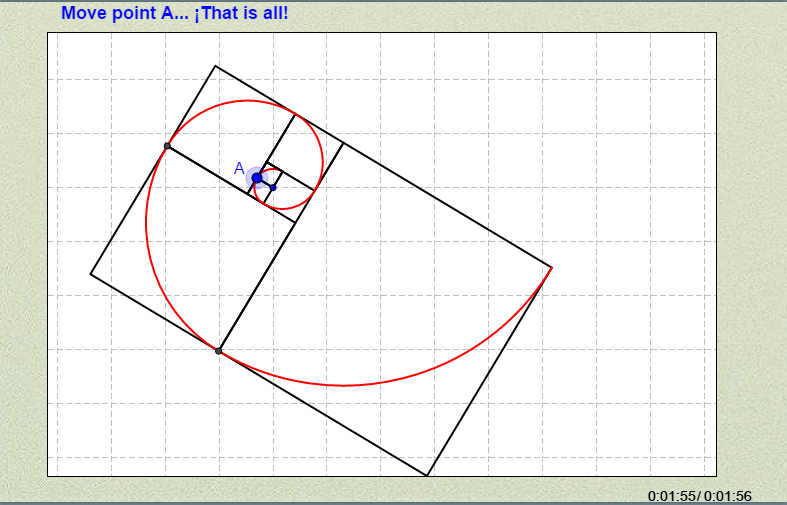

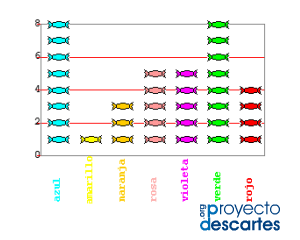

Esto es una animación, pero generada con Descartes. Si detienes la animación podrás interactuar modificando el valor de N o posicionándote en el punto rojo y desplazándolo. Esto es una pequeña muestra de lo que diferencia un recurso de Descartes de una simple imagen animada.

Al recurso básico generado con Descartes se le denomina escena. Al emplear este término teatral y cinematográfico para denominar a las actividades realizadas con Descartes, lo que se persigue es trasladar su significado, sus acepciones, al contexto educativo poniendo especial énfasis en que es algo muy diferente de una animación, si bien con una escena de Descartes también pueden construirse animaciones. No es lo mismo ser un espectador viendo una película (animación) que ser actor en una obra de teatro. Descartes aporta el escenario, el decorado, la infraestructura técnica, y es el usuario, nuestro alumnado y nosotros mismos, los que en cada escena han de abordar su papel de actor protagonista. Y en el desarrollo de esa obra teatral habrá escenas en las que se verá guiado por el director, en algunas tendrá que descubrir el guión y en otras aportar su destreza e iniciativa para construir su propio guión, pero todo lo hará gracias a la interacción con Descartes. El escenario se adapta al actor y éste construye la obra. De esta analogía teatral surge la denominación de escena. Y en el esbozo anterior ya se está marcando la posibilidad de una utilización metodológica diversa.

Las escenas pueden adaptarse desde metodologías expositivas en las que se pueden usar como apoyo gráfico en una explicación, hasta metodologías constructivistas en las que las escenas promueven la investigación y a partir de ella la construcción del conocimiento logrando un aprendizaje significativo. El director de escena (el profesorado) es el que marca la puesta en escena a su alumnado. El profesor es el arquitecto del aprendizaje y sus alumnos los protagonistas del mismo. A veces puede verse condicionado por el autor del libreto (autor de la escena), pero él es quien organiza el aprendizaje y si lo desea (y quiere formarse para ello) puede también modificar ese guión o adaptarlo a sus necesidades y gustos particulares.

¿Qué es DescartesJS?

Por Alejandro Radillo Díaz, José Luis Abreu León y Joel Espinosa Longi

Los inicios de Descartes

Descartes nace a fines del siglo XX como una herramienta de creación de interactivos que aprovecha el lenguaje de programación Java. Entonces consistió en un programa en Java que permitía generar archivos .html para ser visualizados como páginas web.

Los archivos html generados por Descartes suelen contener interactivos y son principalmente usados en la docencia de matemáticas y física en diversos niveles.

A pesar de que existe una gran variedad de programas interactivos con fines de docencia tales como GeoGebra, Cabri y otros, Descartes permite una gran versatilidad de interacciones. Adicionalmente, con Descartes es posible generar interacciones

específicas diseñadas por el profesor, ejercicios aleatorios con restricciones particulares, además de presentar muchas otras ventajas.

En sus inicios, Descartes funcionaba directamente en Java para ser usados en computadora. No obstante, el advenimiento de dos tecnologías nuevas forzaron un cambio en Descartes, a saber:

• El advenimiento de dispositivos móviles
• El elemento canvas de HTML5

Modificaciones actuales

Se volvió entonces necesario que los interactivos corrieran en dispositivos móviles (en JavaScript). Descartes 5 nace de esta necesidad. Un nuevo editor fue creado con esto en mente. Aunque no hubo cambios muy drásticos en el editor, fue necesario incluir una biblioteca nueva.

La versión 5 del editor de Descartes es la penúltima en la lista de versiones. También se encuentra programada en Java. No obstante, la versión JS de Descartes es la más actual.

Dicho editor se encuentra programado en JavaScript y su funcionalidad es básicamente muy similar al de la versión Descartes 5, aunque tiene muchas ventajas sobre él. También es importante mencionar que, a diferencia de Descartes 5, el nuevo editor DescartesJS tiene la virtud de que lo que se visualiza en el editor se representará idéntico en un navegador. Por ejemplo, en Descartes 5 existía el problema de los tamaños de fuente de texto mostrados en el editor, pues no necesariamente coincidían con los mostrados en un navegador. Esto ya no ocurre en la versión DescartesJS. Aunque la edición de escenas se efectúa en un entorno propio, ajeno al navegador que después elija el usuario

para ver e interactuar con dichas escenas, la funcionalidad y el aspecto es exactamente el mismo al pasar de un contexto al otro pues en ambos casos se está utilizando el mismo intérprete de Descartes.

En sus inicios, Descartes se pensó como una herramienta de autor para el diseño y publicación de escenas interactivas para la enseñanza y aprendizaje de las matemáticas; sin embargo, por su versatilidad, ha sido posible diseñar escenas en varias áreas del conocimiento. Por ejemplo, la siguiente escena interactiva fue diseñada para Física:

Descarga e instalación del editor DescartesJS

En los primeros dos minutos del siguiente video, puedes observar cómo se hizo para el sistema operativo Windows:

¿Qué es GeoGebra?

GeoGebra es un software matemático dinámico para todos los niveles de educación que reúne geometría, álgebra, hojas de cálculo, gráficos, estadísticas y cálculo en un paquete fácil de usar. GeoGebra es una comunidad en rápida expansión de millones de usuarios ubicados en casi todos los países (https://www.geogebra.org/about).

Historia

Descargas

Las continuas actualizaciones de GeoGebra generan problemas de compatibilidad entre una y otra versión mayor (5, 4 y 6), en especial para el desarrollo de actividades interactivas como las que vamos a trabajar en este libro. Por ello, recomendamos tener descargada la versión 5 portable, la cual puedes descargar desde este enlace: versión 5; no obstante, todas nuestras actividades son compatibles con la versión 6 que, si lo deseas, puedes descargar su versión portable desde este enlace: versión 6.

Pero, para nuestros propósitos, la versión 5 es suficiente, pues ofrece las siguientes vistas que se vinculan dinámicamente:

• Vista gráfica 2D: Construcciones geométricas con puntos, rectas, segmentos, polígonos, cónicas, etc., incluye intersección entre objetos, traslaciones, rotaciones, y el gráfico de funciones.
• Vista algebraica: Muestra las representaciones algebraicas y numéricas de los objetos de las otras vistas del programa.
• Vista gráfica 3D: En esta vista se pueden representar planos, esferas, conos, poliedros, funciones de dos variables.
• Vista hoja de cálculo: Presenta una planilla con celdas organizadas en filas y columnas en las cuales es posible ingresar y tratar datos numéricos.
• Vista CAS (Cálculo Simbólico): Permite realizar cálculos en forma simbólica (derivadas, integrales, sistemas de ecuaciones, cálculo matricial, etc.).
• Vista de Probabilidades y Estadística: Contiene representaciones de funciones de distribución de probabilidad y permite calcular la probabilidad de las mismas en un determinado intervalo.

En la siguiente escena interactiva, se muestran las vistas 2D y 3D, que permiten interactuar con una superficie paramétrica.

En este interactivo de GeoGebra, tienes dos opciones de ampliación de la ventana: haciendo clic en la esquina superior derecha o, mucho mejor, haciendo clic en el botón zoom de la esquina inferior derecha.

GeoGebra en local

Nuestro propósito principal, en este libro, es diseñar escenas interactivas con DescartesJS y GeoGebra, en las que ambas herramientas se comunican. Para lograr este propósito es necesario crear una interfaz que comunique las dos herramientas.

Escenas de GeoGebra en local

Es una buena idea cargar las escenas de GeoGebra usando el intérprete en local, evitando posibles problemas con nuevas versiones pues, como lo dijimos antes, existen algunas incompatibilidades con las versiones anteriores de GeoGebra; por ello, adaptamos y simplificamos las versiones 4.4 y 5.0 con los archivos de GeoGebra, las cuales compartimos a continuación.

Una ventaja del uso de estas carpetas en local, es que permiten presentar las escenas sin necesidad de enlazar a la web de GeoGebra; por ejemplo, la escena interactiva anterior es llamada desde la carpeta interactivos de este libro.

Hay que mencionar que a partir de la versión 4 de GeoGebra se comenzó la distribución de archivos JavaScript que permiten mostrar las construcciones de GeoGebra sin la necesidad de utilizar Java, a estos archivos se les conoce como GeoGebraWeb. La última versión de GeoGebraWeb 4 fue: GeoGebraWeb-4.4-latest.zip liberada el 17 de septiembre de 2014 y la última versión de GeoGebraWeb 5 fue: GeoGebraWeb-5.0-latest.zip liberada el 14 de julio de 2018.

A partir de la versión 5.0.480 liberada el 18 de julio de 2018 cambiaron la denominación de GeoGebraWeb a GeoGebra Math Apps Bundle y hasta la fecha siguen manteniendo esta denominación. Para descargar la última versión de GeoGebra Math Apps Bundle, se puede utilizar el siguiente vínculo: https://download.geogebra.org/package/geogebra-math-apps-bundle

Los archivos proporcionados junto con este libro corresponden a la versión de GeoGebraWeb 4.4 liberada el 17 de septiembre de 2014 y GeoGebra Math Apps Bundle 5.0.700 liberada el 6 de abril de 2022.

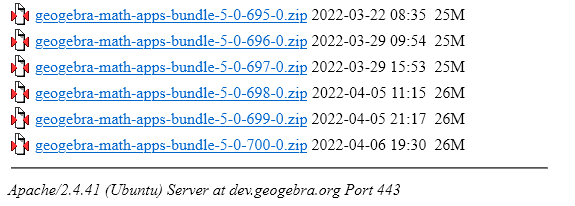

También es posible descargar versiones anteriores de GeoGebra para su uso en la web, desde la siguiente dirección: https://dev.geogebra.org/download/web/

Captura de escenas de GeoGebra

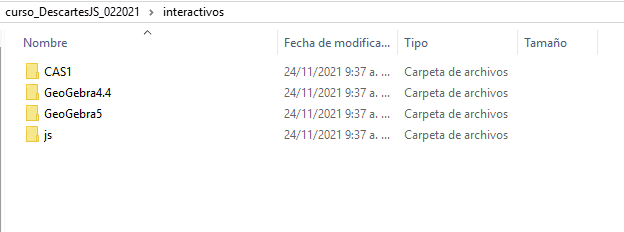

Veamos, ahora, cómo usar las carpetas anteriores; para ello, copia el código que presentamos en la siguiente página y, luego, lo pegas en un editor de textos planos, que puede ser el Bloc de notas en Windows o el TextEdit de Mac (formato Texto Plano).

<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html;
charset=UTF-8">
<title>Interface GeoGebra</title>
<script type="text/javascript" language="javascript"
src="GeoGebra5/web3d/web3d.nocache.js"></script>
</head>

<body style="margin:0;padding:0;border:0;
overflow:hidden;">
<article class="geogebraweb"
data-param-width="710"
data-param-height="750"
data-param-showResetIcon="true"
data-param-enableRightClick="true"
data-param-enableLabelDrags="true"
data-param-showMenuBar="false"
data-param-showToolBar="true"
data-param-showAlgebraInput="true"
data-param-useBrowserForJS="true"
data-param-language="es"
data-param-allowUpscale="true"
data-param-showFullscreenButton="true"
data-param-ggbbase64="Poner aquí el código base 64">
</article>
</body>
</html>

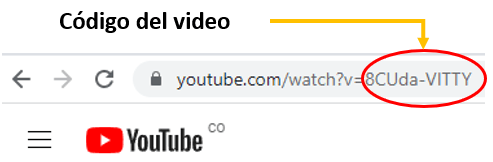

En el siguiente video, observarás cómo creamos una escena en la versión 5 de GeoGebraWeb, capturamos el código de la escena (base64) y, después, creamos el archivo html con el archivo anterior.

Debiste haber puesto mucho cuidado en cómo se captura el código base64, pues de igual forma lo puedes hacer desde una escena publicada en la red o en la web de GeoGebra. La escena obtenida es la siguiente:

Los parámetros que aparecen en la etiqueta <article> son sencillos de entender:

• data-param-width="710": Ancho de la escena.
• data-param-height="750": Altura de la escena.
• data-param-showResetIcon="true": Botón de reinicio activado.
• data-param-enableRightClick="true": Botón derecho del ratón activado.
• data-param-enableLabelDrags="true": Movimiento de las etiquetas activado.
• data-param-showMenuBar="false": Barra de menú inactivada.
• data-param-showToolBar="true": Barra de herramientas activada.
• data-param-showAlgebraInput="true": Barra de entrada activada.
• data-param-useBrowserForJS="true": Si esta habilitado, cuando se termina de cargar GeoGebra, se ejecuta la función ggbOnInit definida en la página web en caso de existir.
• data-param-language="es": Configura el idioma en español.
• data-param-allowUpscale="true": Habilita que la escena se escale al tamaño de la ventana.
• data-param-showFullscreenButton="true": Botón zoom activado.

Existen otros parámetros que se pueden incorporar; por ejemplo, data-param-customToolBar permite definir que herramientas aparecerán en la escena.

En la siguiente presentación, explicamos este parámetro, además de repasar cómo capturamos una escena que, para este caso, lo haremos desde la web de GeoGebra. Para una mejor visualización, amplía la presentación con el botón de la esquina superior derecha. La presentación incluye audio y, si lo deseas, puedes avanzar o retroceder las diapositivas, conservando el audio correspondiente.

Los valores de las diferentes herramientas de GeoGebra, las puedes consultar a continuación:

Hasta aquí, tenemos los primeros insumos para iniciar la comunicación entre las dos herramientas; por ahora, pueden ir juntas pero sin comunicarse. Por ejemplo, en la siguiente escena interactiva, diseñada con DescartesJS, hemos usado un espacio 2D y un espacio HTMLIframe con una escena de GeoGebra (amplía la escena para observarla mejor):

Este ejemplo es un primer acercamiento al propósito de este libro pues, como veremos más adelante, es necesario el uso de espacios en DescartesJS para la comunicación de las dos herramientas.

Para los siguientes capítulos, recordamos la frase final del Prefacio:

¡Se requieren conocimientos de DescartesJS y GeoGebra!

Por ejemplo, para la escena anterior:

Algunas consideraciones sobre las últimas versiones de GeoGebra

Como se mencionó anteriormente GeoGebra sigue liberando nuevas versiones bajo GeoGebra Math Apps Bundle, en estas versiones es posible utilizar lo presentado anteriormente, es decir, utilizar un elemento de tipo <article> con los parámetros correspondientes y haciendo referencia de forma correcta al archivo web.nocache.js o web3d.nocache.js según sea el caso. Aún así, desde la página web de GeoGebra (https://wiki.geogebra.org/es/Referencia:Incrustación_de_Aplicaciones_GeoGebra) se recomienda utilizar las nuevas versiones directamente desde JavaScript utilizando el archivo deployggb.js para su funcionamiento.

Podría parecer que esto aumenta la complejidad en la forma de presentar una escena de GeoGebra en una página web, la realidad es que los cambios son más de sintaxis que conceptuales y aun así son sustituciones sencillas de comprender. Los atributos del tipo data-param-* se vuelven atributos de un objeto JSON y pierden el prefijo data-param-, por ejemplo el parámetro data-param-width se vuelve simplemente width. De igual manera se reemplaza la etiqueta <article> por un elemento de tipo <div> con un identificador de nuestra preferencia (aunque en los ejemplos de GeoGebra utilizan ggb-element como identificador).

A continuación se presenta el código de una página web que utiliza GeoGebra Math Apps Bundle desde JavaScript.

<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html;
charset=UTF-8">
<meta name=viewport content="width=device-width,
initial-scale=1">
<title>Interface GeoGebra</title>
<script type="text/javascript" language="javascript"
src="GeoGebra/deployggb.js"></script>

<script>
var params = {
  width: 710,
  height: 750,
  showResetIcon: true,
  enableRightClick: true,
  enableLabelDrags: true,
  showMenuBar: false,
  showToolBar: true,
  showAlgebraInput: true,
  useBrowserForJS: true,
  language: "es",
  allowUpscale: true,
  showFullscreenButton: true,
  ggbbase64: "Poner aquí el código base 64"
};
window.addEventListener("load", function() {
 var applet = new GGBApplet(params, true);
 applet.setHTML5Codebase("GeoGebra/HTML5/5.0/web3d/");
 applet.inject("ggb-element");
});
</script>
</head>

<body style="margin:0;padding:0;border:0;
overflow:hidden;">
  <div id="ggb-element"></div>
</body>
</html>

Como se puede observar el código es muy similar al presentado anteriormente, y lo que ya se explicó (y esta por explicarse) sobre los parámetros sigue funcionando de la misma manera, solo utilizando la sintaxis correcta. También hay que notar que el archivo JavaScript que se utiliza es GeoGebra/deployggb.js en lugar de GeoGebra5/web3d/web3d.nocache.js.

Analizando el código observamos que de la línea 13 a la 27 se definen los parámetros que configuran la escena interactiva. En la línea 28 se agrega un manejador de eventos que se ejecuta cuando el documento termina de cargarse ("load"). Por último las líneas de código 29, 30 y 31 son las encargadas de construir la escena de GeoGebra a partir de los parámetros especificados y la escena se coloca dentro del elemento con identificador ggb-element, el cual está especificado en la línea 37 como un elemento de tipo <div>. Para especificar una construcción inicial se utiliza (igual que el caso anterior) el parámetro ggbbase64 donde se coloca el código base64 de la construcción que se quiere presentar.

En el siguiente vínculo puedes descargar la escena de la en versión GeoGebra Math Apps Bundle, este ejemplo puede servir como base para construir nuevas escenas con la ultima versión de GeoGebra 5. Los ejemplos que se presentan en este documento se realizan utilizando el elemento <article> pero presentamos esta nueva forma para todos aquellos interesados en utilizar las últimas versiones de GeoGebra desde JavaScript.

Como ya lo hemos advertido, GeoGebra ofrece varias herramientas que permiten diseñar escenas interactivas en el amplio campo de conocimiento de las matemáticas. El software presenta ventanas o "vistas" para construcciones geométricas en dos y tres dimensiones, representaciones algebraicas y numéricas, tratamiento matemático y estadístico de datos en hojas de cálculo y una vista especial para cálculo simbólico (CAS).

En este capítulo, presentamos la interfaz de GeoGebra que usaremos para recibir y ejecutar comandos desde DescartesJS, iniciando con el cálculo simbólico (véase la interfaz de DescartesJS en la ).

Interfaz para Cálculo Simbólico

Comandos CAS

El Sistema de álgebra computacional o CAS (por sus siglas en inglés: Computer Algebra System) de GeoGebra, incluye 160 comandos, de los cuales 19 son exclusivos.

La descripción de cada comando, se puede consultar en la siguiente página https://wiki.geogebra.org/es/Categoría:Comandos_CAS; por ejemplo, para el comando Cauchy:

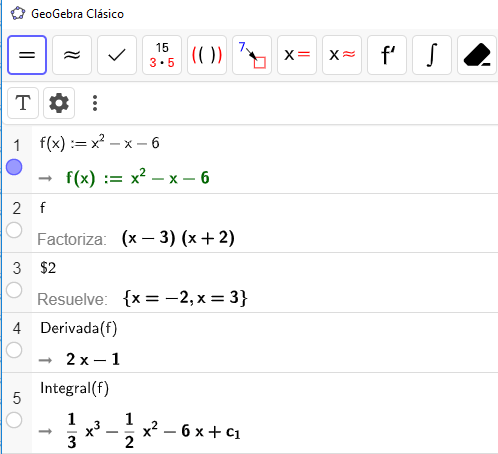

Si la vista CAS la abrimos en GeoGebra, nos aparece una barra de 11 herramientas; entre ellas: Cálculo simbólico, Cálculo numérico, Factoriza, Desarrolla, Resuelve, Derivada e Integral. Observa la , en la que hemos usado la barra de herramientas para factorizar y hallar las raíces (Resuelve), pero para la derivada y la integral usamos los comandos correspondientes.

Pero, hasta este punto, solo hemos repasado algunos elementos de lo que ya sabes de la vista CAS de GeoGebra, lo que nos interesa es cómo comunicarnos con el CAS desde DescartesJS.

Archivo interface1.html

Vamos a conocer la primera interfaz que usaremos para comunicar DescartesJS con el Cálculo Simbólico (CAS) de GeoGebra:

En la siguiente imagen animada, se muestra el estado actual de nuestras tareas.

Descripción del archivo

El cuerpo del documento html (body) se compone de dos partes principales, la primera tiene una etiqueta <script> y una <article>, que se encargan de incluir el código JavaScript necesario para utilizar la herramienta de autor GeoGebra versión 5 para la web. Si se desea, se puede modificar para la versión 4.4.

La segunda parte del archivo la hemos dividido en cuatro bloques, así:

• Bloque 1: Este primer bloque requiere mayores conocimientos de JavaScript, por lo que no nos detenemos en su explicación, sólo advertir de no modificarlo.

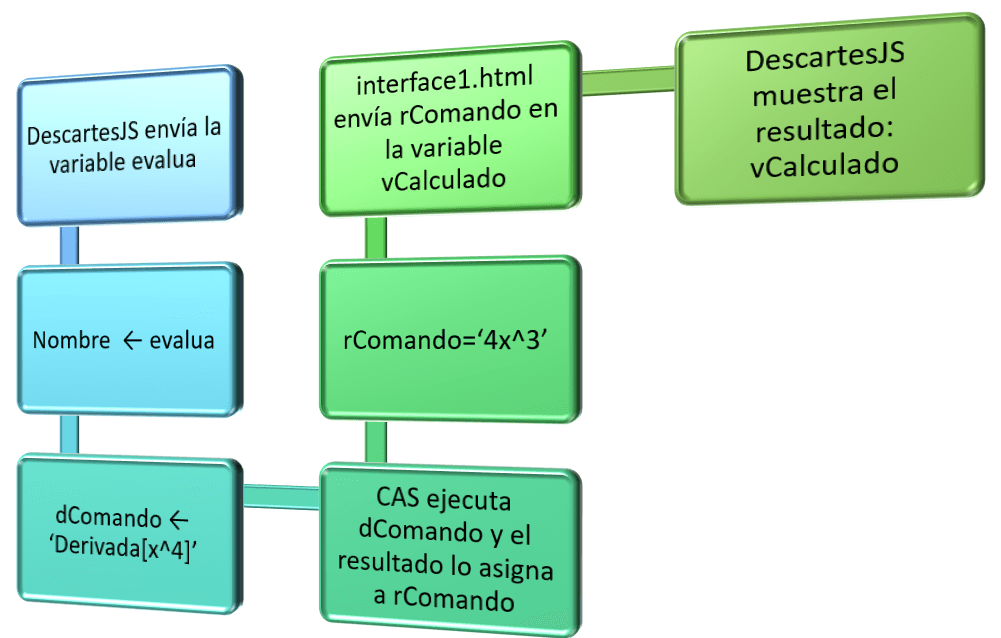

• Bloque 2: La expresión nombre = data.name; asigna a la variable nombre una cadena con el nombre de una variable enviada desde DescartesJS, que para esta interfaz se llama evalua; esto significa que en la escena que diseñemos en DescartesJS (en el siguiente capítulo) se debe tener cuidado en la coincidencia de ambas variables.

Por ejemplo, en DescartesJS ponemos evalua='Factoriza[x^2-1]' y enviamos ese mensaje al archivo interface1, entonces la variable nombre tendrá el valor de 'Factoriza[x^2-1]'.

A continuación, hay un condicional if que verifica el nombre data.name==="evalua" y que haya sido enviado a través de un mensaje tipo set. Si lo anterior es cierto, captura el contenido de la variable evalua a través de la instrucción dComando=data.value;, para el ejemplo anterior el contenido sería el comando 'Factoriza[x^2-1]'.

Bueno, respiremos un poco antes de continuar, ¿qué tal este jueguito?

Continuemos pues. Si estás siguiendo la lógica de las instrucciones anteriores, ya habrás concluido que la variable dComando tiene como contenido 'Factoriza[x^2-1]'.

El contenido de esta variable es enviado a una función del bloque 3, así calculosCAS(dComando), cuyo resultado se asigna a la variable rComando.

Finalmente, en este bloque, sólo resta enviar el resultado a DescartesJS, eso se hace a través de la instrucción: window.parent.postMessage({ type: "set", name: "vCalculado", value: rComando }, '*'); ¿otro jueguito?, ¿no? sigamos pues.

Esta instrucción, en una forma sencilla, envía un mensaje a DescartesJS cuyo contenido es una variable de nombre vCalculado y cuyo contenido es el obtenido de la función calculosCAS(dComando); es decir, rComando.

• Bloque 3: Es el bloque donde se ejecuta el comando en GeoGebra haciendo uso de nuestra función calculosCAS(dComando). Para esto se ejecuta la función document.ggbApplet.evalCommandCAS con el parámetro ("f:" + dComando) el cual fue recibido desde DescartesJS.

Hay que aclarar que esto solo funciona si la escena de GeoGebra utiliza el lenguaje español (data-param-language="es"), de lo contrarío es necesario enviar los comandos en inglés o utilizar el archivo comandos.js creado por Elena Álvarez, expuesto en la primera edición de este libro. Además los comandos en español solo funcionan directamente para comandos enviados al módulo CAS de GeoGebra (evalCommandCAS).

El cuarto bloque define una función que se ejecuta cuando la escena de GeoGebra termino de cargarse (ggbOninit), y una vez lista, ejecuta un comando CAS con el que se activa el sistema de recepción de comandos (document.ggbApplet.evalCommandCAS(comando);), esto es necesario para garantizar que los comandos enviados desde DescartesJS sean ejecutados, de lo contrario simplemente serían ignorados. Hay que mencionar que en algunas versiones de GeoGebra la función ggbOninit no se ejecuta de forma predeterminada, por lo que para garantizar que sin importar la versión se ejecute en el elemento <article> se agrega el parámetro data-param-useBrowserForJS="true".

En el siguiente capítulo veremos la interfaz en DescartesJS, pero para que te animes, observa un ejemplo de aplicaciónEn la puedes obtener el archivo index.html de DescartesJS, que permite la comunicación con interface1.html y la explicación de esta interface de comunicación. Recomendamos estudiar estas dos interfaces una después de la otra.:

Archivo interface2.html

Esta segunda interfaz la usaremos para comunicar DescartesJS con el Cálculo Simbólico (CAS) de GeoGebra y, además, para ver la gráfica de la función obtenida (siempre que exista la función):

Descripción del archivo

Similar a la interfaz anterior, el cuerpo del archivo (body) se compone de dos partes, en la primera parte tenemos la primera novedad ¿recuerdas la captura de escenas de GeoGebra del capítulo anterior? ¿sí?, pues en esta interfaz usaremos parámetros similares para la configuración de la parte gráfica de GeoGebra:

<article class="geogebraweb"
  data-param-width="790"
  data-param-height="540"
  data-param-showResetIcon="true"
  data-param-enableRightClick="true"
  data-param-enableLabelDrags="true"
  data-param-showMenuBar="false"
  data-param-showToolBar="true"
  data-param-showAlgebraInput="false"
  data-param-useBrowserForJS="true"
  data-param-language="es"
  data-param-bordercolor="#f80"
  data-param-showToolBarHelp="true">
</article>

Observa que incluimos dos parámetros nuevos (los últimos), para poner un color de borde a la escena y otro para habilitar la herramienta de ayuda.

En la segunda parte del archivo, solo se presenta un cambio en el bloque 2, la inclusión de la siguiente instrucción:
document.ggbApplet.evalCommand(rComando);
la cual se encarga de evaluar la instrucción enviada por DescartesJS en el entorno de GeoGebra (no en el CAS).

Nota: la función evalCommand solo acepta comandos en inglés.

Como puedes observar, los cambios fueron mínimos, incluso, puedes eliminar los parámetros en la etiqueta article (excepto useBrowserForJS="true" y data-param-language="es") y la escena seguirá siendo funcional, su inclusión obedece más a presentar un interfaz como la siguiente.

Puedes probar los siguientes comandos: Raíces[3x^3+3x^2-x,-2,1], Punto[{1,2}], FactoresPrimos[24], PolinomioTaylor[x^3 sin(y), x, 3, 2] y Covarianza[{1, 2, 3}, {1, 3, 7}].

Interfaz gráfica de GeoGebra

En la interfaz anterior pudimos comunicarnos, desde DescartesJS, con la vista gráfica de GeoGebra. A continuación, aprovecharemos lo anterior pero recibiendo varias órdenes de DescartesJS y, a su vez, enviando respuestas desde GeoGebra a DescartesJS, situación que se constituye en la base conceptual y procedimental para aplicaciones útiles como los tutoriales de GeoGebra asistidos por DescartesJS y los vídeos interactivos.

Archivo interface3.htmlVéase en la la interfaz de comunicación de DescartesJS

Para comprender mejor la descripción de esta tercera interfaz, te presentamos el ejemplo de aplicación:

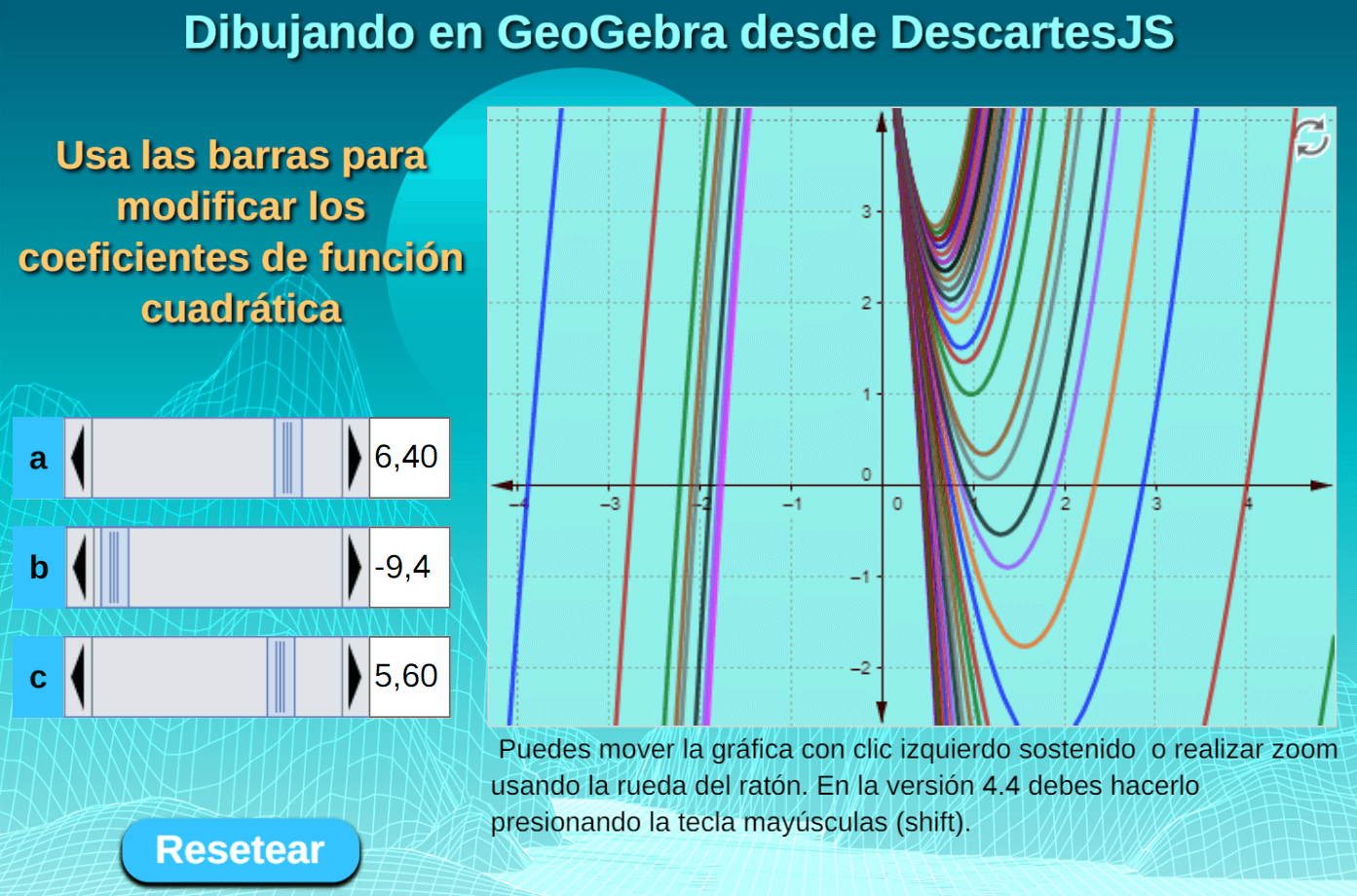

Puedes observar que al ingresar una nueva función, la anterior no se borra en la vista gráfica de GeoGebra. Un elemento adicional es la incorporación de un control tipo barra, para modificar la coordenada $x$ de un punto en la vista gráficaVéase en la la interfaz de comunicación de DescartesJS.

Descripción del archivo

Igual a las otras interfaces, el cuerpo del archivo se compone de dos partes principales. En la primera parte recuerda que puedes cambiar el código ggbbase64, tal como lo vimos en la captura de escenas de GeoGebra del capítulo anterior. Los parámetros usados que puedes cambiar, además del código ggbbase64, son:

data-param-width="465"
data-param-height="340"
data-param-showResetIcon="true"
data-param-enableRightClick="true"
data-param-enableLabelDrags="true"
data-param-showMenuBar="false"
data-param-showToolBar="false"
data-param-showAlgebraInput="false"
data-param-useBrowserForJS="true"
data-param-language="es"

Con respecto al anterior, sólo desactivamos la barra de herramientas. En la segunda parte, de nuevo, el primer bloque no cambia. Para el segundo bloque, vas a prestar mucha atención, pues trae novedades interesantes, observa y analiza el contenido de la primera estructura de decisión o condicional if. Las cuatro primeras instrucciones son:

num = nombre.charAt(6);
dComando1 = data.value;
rComando1 = calculosCAS(dComando1);
variable = "vCalculado"+num;

Iniciemos con la instrucción num = nombre.charAt(6);. La función chartAt devuelve el caracter 6 del contenido de la variable

nombre que, para varios mensajes de DescartesJS, puede ser "evalua1", "evalua2", "evalua3", ...

Es importante entender que los caracteres de una cadena se indexan iniciando con cero (0); es decir, el caracter 1 de "evalua3" es "v" y el sexto es "3". Así las cosas, num = nombre.charAt(6); devuelve "1", "2", "3", ...

Las instrucciones dComando1 = data.value; y rComando1 = calculosCAS(dComando1); se encargan de realizar los cálculos simbólicos (CAS) que, para la escena anterior, es la "derivada de la función". El resultado obtenido se asigna a variable a través de la instrucción variable = "vCalculado"+num;; es decir, "vCalculado1", "vCalculado2", "vCalculado3", ..., valor que luego se envía a DescartesJS con value: rComando1.

Hay cuatro instrucciones, de este primer condicional, que tienen efectos en la vista gráfica de GeoGebra. Observa:

document.ggbApplet.evalCommand(rComando1);
document.ggbApplet.setColor('h',255,0,0);
document.ggbApplet.setColor('g',0,0,255);
document.ggbApplet.setLineThickness('g', 4);
document.ggbApplet.setLineThickness('h', 2);

• document.ggbApplet.evalCommand(rComando1); permite que el resultado obtenido (función derivada) sea graficado.
• document.ggbApplet.setColor('g',0,0,255);. A la función se le asigna el color azul.
• document.ggbApplet.setColor('h',255,0,0);. A la función derivada se le asigna el color rojo.
• Las dos últimas instrucciones cambian el grosor de las líneas de cada función.

Nota importante: Seguro te habrás preguntado ¿por qué g y h? ¡Muy buena pregunta!, pues la clave de nuestro trabajo posterior, es identificar las etiquetas (label) que GeoGebra asigna a los elementos gráficos diseñados desde la interfaz.

Haz el siguiente ejercicio: en la escena anterior ingresa una función, mínimo una cuadrática para que muestre la función derivada. Luego, haz clic derecho sobre cada función (en la gráfica obviamente) y observarás las etiquetas asignadas... "g" y "h" (ignora la recta verde).

¿Abrumado?, ¿Sí?, lo entiendo, tanta maravilla ¡abruma! Creo que necesitas despejar la mente; por ello, te propongo una pausa activa con el siguiente juegoRush Hour (Hora pico) fue creado por Nob Yoshigahara en los años 70 del siglo pasado, Yoshigahara fue uno de los más grandes especialistas en puzzles de la historia. Las combinaciones, para el tablero original, pueden llegar a 287.000 millones.
Michael Fogleman nos ofrece una aplicación con la posibilidad de generar diferentes combinaciones, entre posibles e imposibles de solucionar.

La instrucción JavaScript document.ggbApplet

Ahora, mas relajado y retornando al primer condicional de la interfaz, podemos concluir que toda instrucción de la forma document.ggbApplet tiene como propósito enviar información al applet o, mejor, a la escena que muestra GeoGebra.

Nuestro primer condicional se ejecuta una vez ingresemos la función y presionemos la tecla intro; hecho esto, nos aparecen, en la vista gráfica, las funciones "f" y "g". Pero, además de estas funciones, se pueden enviar otro tipo de órdenes, como el cambio de color o el grosor de las líneas. Solo como ilustración, incluimos las tres últimas instrucciones así:

document.ggbApplet.evalCommand("s = Line[(1,3), (2,-2)]");
document.ggbApplet.setColor('s',0,250,15);
document.ggbApplet.setLineThickness('s', 5);

La primera instrucción se encarga de graficar un "Recta" de nombre "s" que pasa por los puntos $(1,3)$ y $(2,-2)$; la segunda instrucción, le asigna un color verde; la última, le pone un grosor de $5$.

En conclusión, para el primer condicional, se dibujan dos funciones y una recta, una vez regresemos la función.

El segundo condicional se ejecuta si a la variable nombre le llega como mensaje punto. Las primeras cuatro instrucciones son:

dComando='A='+data.value;
//document.ggbApplet.deleteObject('A');
document.ggbApplet.evalCommand(dComando);
document.ggbApplet.setColor('A',255,0,0);

Funciones de espacios HTMLIFrame

Por Alejandro Radillo Díaz, José Luis Abreu León y Joel Espinosa Longi

Hay funciones propias de DescartesJS que se usan para comunicar información entre una escena y un espacio HTMLIFrame contenido en dicha escena.

• «identificador».set('vr',var). Esta función requiere el identificador de un espacio antes del sufijo .set, y como argumentos lleva una cadena de texto y un valor. Se usa cuando una escena tiene un espacio subordinado (como HTMLIFrame) y se requiere comunicar información entre la escena principal y el subordinado. El primer argumento (la cadena de texto 'vr') corresponde al nombre de una variable que el espacio receptor de información usaráPara los ejemplos de GeoGebra, en el capítulo anterior, hemos usado 'evalua'., y el segundo argumento (la variable var) es la variable del espacio emisor de información que contiene el valor que se desea comunicar al receptorPara el primer ejemplo de GeoGebra, en el capítulo anterior, la variables son comandos de GeoGebra; por ejemplo, 'Derivada[x^4]'.. El «identificador» corresponde al espacio receptor de la información.
• «identificador».update(). Esta función sirve para realizar una actualización de la escena posterior a recibir la información de la escena subordinada, por lo que suele incluirse justo después de utilizar «identificador».set para que el espacio receptor de información se actualice inmediatamente después de hacer cambios en sus variables. Esta función no involucra argumento alguno dentro de sus paréntesis.

Existen otra función para los espacios HTMLIframe que, para nuestros propósitos en este libro, no describimos en la relación anterior.

Interfaz Descartes para cálculo simbólico

Comunicación con interface1.html

En el capítulo anterior (), vimos como diseñar la interfaz de GeoGebra para escenas de cálculo simbólico. También vimos un primer ejemplo de comunicación entre DescartesJS y el archivo interface1.html (), el cual volvemos a presentar:

Con la escena anterior, vamos a realizar otra tarea, que consiste en capturar una escena de DescartesJS; es decir, copiar la escena anterior:

Una vez realizada la tarea, presta atención a la descripción de cómo pusimos a conversar DescartesJS con GeoGebra.

¿Conversar?

¡Claro que sí!, según https://definicion.de/conversacion/, los elementos en una conversación son:

• Emisor, que es el que transmite una información (GeoGebra y DescartesJS).
• Receptor, que es el que recibe la citada información (GeoGebra y DescartesJS).
• Mensaje, que es lo que se transmite, es decir, la anteriormente mencionada información (comandos para nuestro primer ejemplo).

• Código, que es el idioma en el que se lleva a cabo la conversación (JavaScript para nuestro caso).
• Canal, que sería por donde transcurre la información (HTML5).
• Contexto, que es el lugar donde se da el mensaje en sí (pues... la escena interactiva).

Expliquemos, entonces, el diseño de la escena, advirtiendo que sólo será lo que respecta a la interfaz de comunicación, pues los demás elementos, como buen cartesiano, ya los conoces.

Espacios

La escena tiene dos espacios. El primero (E1) del mismo tamaño de la escena, sin rejilla y de color blanco. El segundo, es un espacio HTMLIframe que hemos llamado Cal, pero igual lo puedes llamar como quieras (Maradona, Shakira, Mi marciano favorito..., bueno, este último no, para evitar espacios en el nombre).

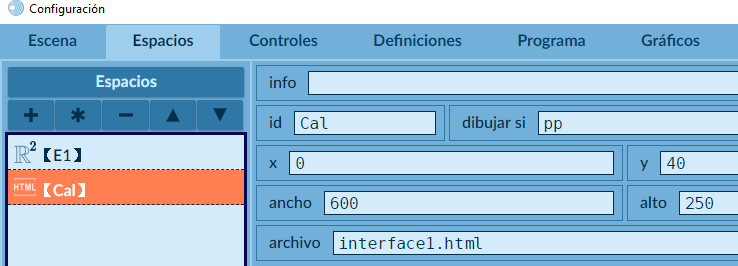

El archivo que se especifica es nuestra primera interfaz (interface1.html). Las dimensiones no importan (puedes poner las que quieras), pues es un espacio que no se mostrará en la escena (ver la condición en dibujar-si).

Controles

La escena tiene tres controles. Explicamos el primero, que llamamos orden. Es un control tipo texto, cuyo contenido será enviado (comunicado) a interface1.html, a través de la función Cal.set('evalua',orden); es decir, al receptor interface1.html le llega un mensaje del emisor index.html con una variable de nombre evalua cuyo contenido es el que recibe el control orden del usuario.

¿Sencillo?, ¿No?, ¿Otro jueguito?, ¿Tampoco? Observa, mejor, la siguiente imagen animada:

Observa que el Identificador del espacio es Var, que pudo haber sido Pelé, pero sin tilde, tal como hicimos con la variable evalua.

Supongamos que el usuario ingresa la orden 'Derivada[x^4]', entonces la comunicación se realiza como lo muestra la siguiente imagen:

En la escena, una vez se reciba el mensaje con la variable vCalculado, muestra el resultado en un gráfico tipo texto:

Comprendido lo anterior, estás en capacidad de realizar la octava tarea propuesta en este libro. Como dicen mis amigos de España ¡Vamos a por ella!En este video, se describe y explica la interfaz de DescartesJS.

Alguien podría afirmar que estos dos ejemplos no muestran la utilidad de esta comunicación, pues bastaría con usar sólo la herramienta GeoGebra para el cálculo simbólico, afirmación con la cual estamos de acuerdo. Pero, es necesario comprender que los ejemplos son solo para describir y explicar cómo se logra la comunicación, pues depende del diseñador cómo puede usarla. A continuación, mostramos una escena que pese a no haber comunicación entre las dos herramientas, nos da una idea de cómo usar esta primera interfaz.

La escena es una sección de la unidad interactiva "Derivada Direccional", diseñada por Elena Álvarez en el proyecto Proyecto Un_100.

Si haces clic en el botón "Herramienta de cálculo", se abre una escena de GeoGebra 4.4, que permite el cálculo de derivadas parciales. El resultado se demora algunos segundos en aparecer (sugerimos ampliar la escena).

¡Eso es todo!
... para esta interfaz

Comunicación con interface2.html

Recordemos que la interface2.html difiere de la interface1.html en la presentación del entorno GeoGebra. La interfaz de comunicación de DescartesJS básicamente es igual, pues usa el mismo espacio HTMLIframe (Cal), el mismo control de texto (orden) y el mismo gráfico de texto (véase la ).

Para aprovechar mejor este apartado, hemos realizado algunos cambios a la interface2.html y a la interfaz de comunicación de DescartesJS, obteniendo la siguiente escena:

Este es el código de la nueva interface2b.html:

Vamos a explicar los cambios en la interface2b.html y la interfaz de comunicación de DescartesJS index.html; para ello, ten abiertos los editores de las dos herramientas.

Inicialmente, habrás observado que los fondos de los dos espacios tienen el mismo color ¿cómo se hizo?, veamos como:

Modificaciones interfaz de GeoGebra

Una primera intervención fue el color de fondo, según el siguiente procedimiento:

• Abrimos, GeoGebra, el archivo interface2.html que se encuentra en la carpeta CAS2

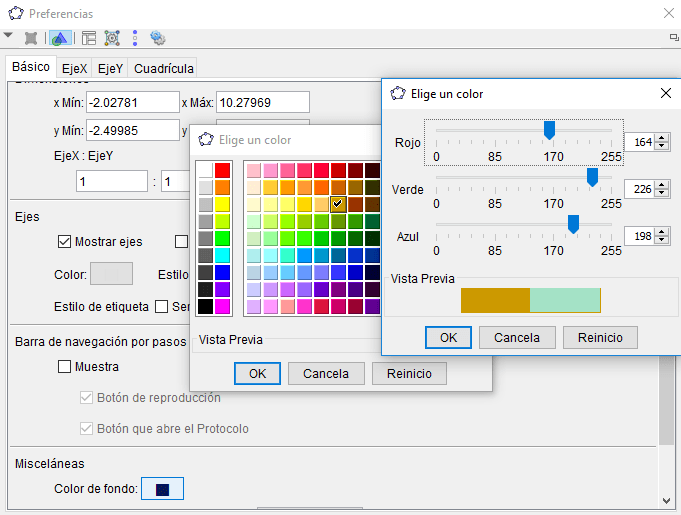

• Sobre la escena seleccionamos configuración con clic derecho
• Al final de la opción Básico, activamos el botón Color de fondo

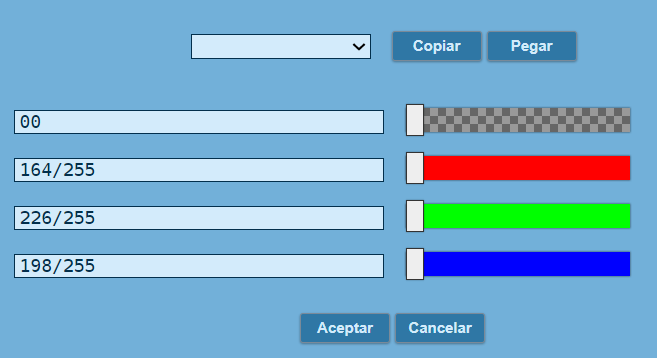

• En el botón +, seleccionamos el color RGB(164, 226, 198):

• Copiamos el código ggbbase64 y lo reemplazamos en el archivo interface2.html
• Guardamos este archivo en la carpeta CAS5 con el nombre interface2b.html

Una última modificación es haber desactivado la barra de herramientas data-param-showToolBar="false".

Modificaciones interfaz DescartesJS

Espacios

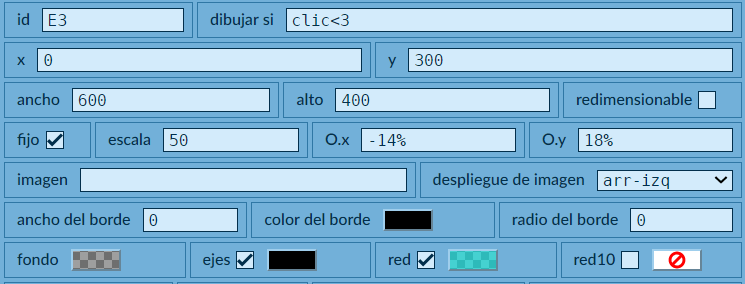

Los espacios son los mismos de la escena anterior CAS2, con los siguientes cambios:

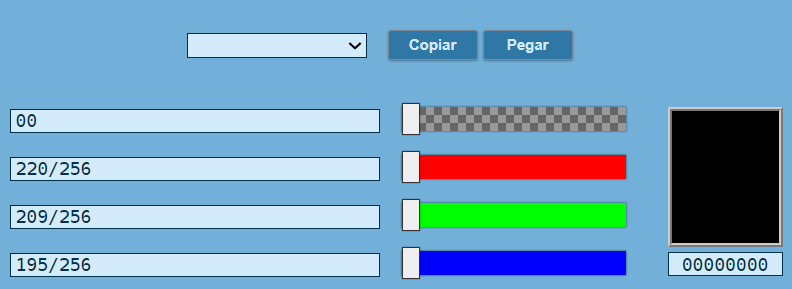

• En el espacio principal E1, hemos cambiado el color del fondo, de tal forma que quede igual al de la interface2b.html de GeoGebra:

En la imagen anterior, te habrás preguntado ¿por qué ese color?, ¿acaso no es en formato hexadecimal? La respuesta es que DescartesJS también admite el formato decimal, con un valor mínimo de 0 y un valor máximo de 1. Como GeoGebra usa valores decimales (), el valor convertido al formato de DescartesJS se obtiene dividiendo entre 255 (el valor máximo admitido).

• En el espacio HTMLIframe cambiamos el archivo invocado a interface2b.html.

Controles

Hemos modificado el primer control y agregado cuatro controles nuevos:

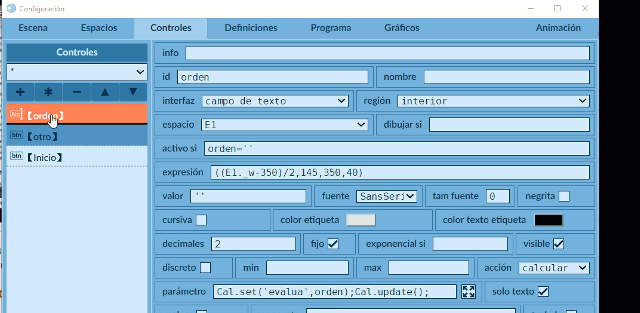

• Control de texto orden. Este botón sólo se dibuja, mientras orden=''; es decir, desaparece una vez se ingrese el dato pedido. Pero, lo más importante es el cálculo que realiza:

  orden2='Derivada['+orden+',0]'
  Cal.set('evalua',orden2)
  Cal.update()


  Por ejemplo, si ingresamos la función x^4, la variable orden2 tendrá como valor la cadena: 'Derivada[x^4,0]'. Ello significa que GeoGebra calcula la derivada de orden "cero", lo cual se traduce en el retorno de la función ¡tal cual! Este truco es útil para que se dibuje la función ingresada.
• Control tipo botón derivada. Este botón aparece cuando se ingresa una función o expresión algebraica. Envía la orden a GeoGebra de calcular 'Derivada[orden]'; es decir, la derivada de primer orden correspondiente a la expresión ingresada en el primer control. Se inactiva cuando la variable muestra es diferente de cero.

Los otros tres controles nuevos tienen un funcionamiento análogo, con los comandos: Integral, Factoriza y Desarrolla. Observa que cuando se selecciona uno de estos controles, se asigna uno (1) a la variable muestra, lo que los inactiva y permite que aparezcan los controles Otro ejercicio e Inicio

Como en el apartado anterior, al final se muestra el resultado vCalculado, enviado por GeoGebra.

¿Exhausto? Es comprensible, tanto conocimiento abruma. Pero, descansemos un poco; para ello, presentamos el siguiente Puzle Giratorio, el cual incluye imágenes de Flickr de algunas regiones a las cuales pertenecen los cartesianos - geogebreros estudiosos de este libro ¿No está tu región?, sencillo, abre el index.html del puzle y, al final, incluye tu región.

¡Eso es todo! ... para esta interfaz

Comunicación con interface3.html

En el capítulo anterior, vimos como diseñar la interfaz de GeoGebra para escenas de cálculo simbólico y numérico, que incluye un ejemplo de comunicación entre DescartesJS y el archivo interface3.html (), el cual volvemos a presentar:

Para comprender lo que vamos a explicar...

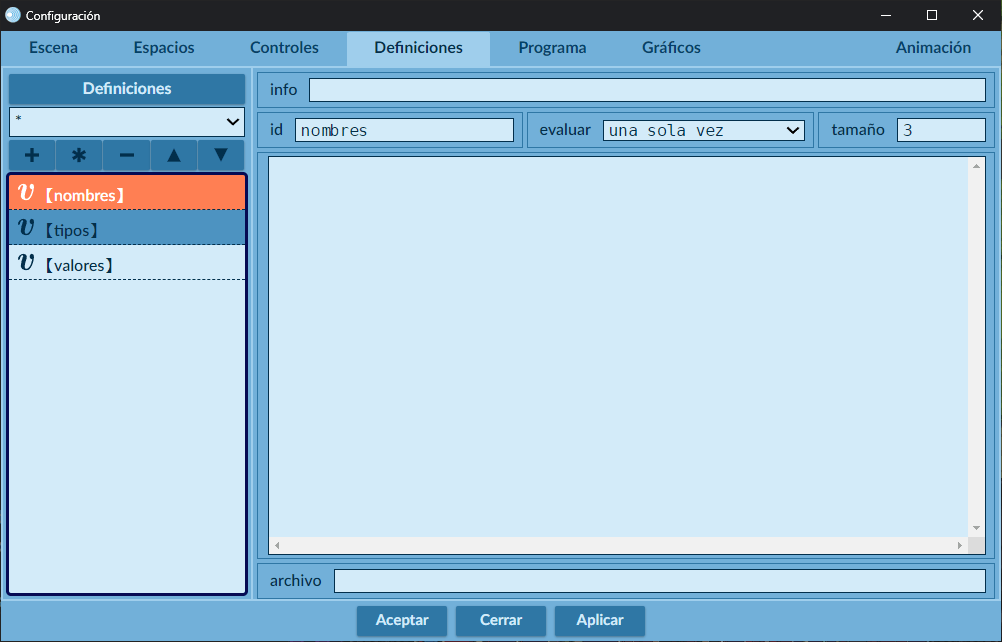

En el editor de configuraciones, observarás:

Espacios

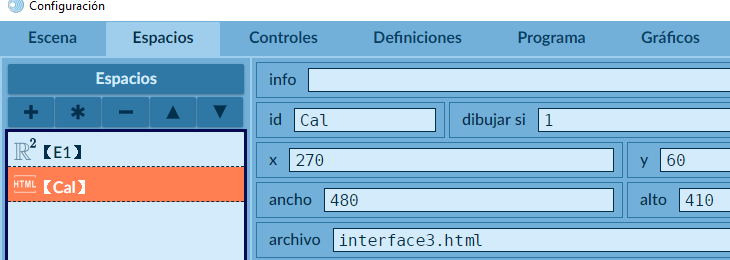

Igual que en los anteriores, son los espacio E1 y Cal, solo debes prestar atención en la posición y tamaño del espacio subordinado:

Controles

Son cuatro los controles utilizados:

• Control fn. Es un control tipo campo de texto que se dibuja cuando la variable calcula es igual a cero (0). Una vez el usuario ingresa la función pedida, el control realiza lo siguiente:

  calcula=1
  nombre='Derivada['+fn+',0]'
  Cal.set('evalua',nombre)

  derivada='Derivada['+fn+',1]'
  Cal.set('evalua1',derivada)


  En primer lugar, asigna 1 a la variable calcula, lo cual hace que desaparezca el control de la escena.

A continuación, se envían dos mensajes a GeoGebra, los cuales explicamos:

nombre='Derivada['+fn+',0]'
Cal.set('evalua',nombre)

Supongamos que ingresamos la función x^3, entonces fn='x^3' y la variable sería nombre = 'Derivada[' + 'x^3' + ',0]'; es decir, nombre = 'Derivada[x^3,0]'. GeoGebra retorna como resultado la derivada de orden 0 de la función que no es otra cosa que la función misma. Te preguntarás porqué pedir algo que ya conocemos, pues el objetivo es obtener la función en formato simbólico: $x^3$.

derivada='Derivada['+fn+',1]'
Cal.set('evalua1',derivada)

Para la misma función x^3, GeoGebra retorna como resultado la derivada de orden 1 de la función, es decir: $3x^2$.

Aquí es importante recordar qué mensaje devuelve interface3.html: vCalculado1 para evalua1, vCalculado2 para evalua2, vCalculado3 para evalua3, etc. Obviamente, vCalculado para evalua.

• Control punto. Este control tipo barra aparece cuando ingresamos la función, pues en dibuja-si se puso la condición calcula = 1. Una vez movamos la barra, el control empieza a enviar mensajes a GeoGebra, según la posición de la barra, así:

  Punto='('+punto+',2)'
  Cal.set('punto',Punto)


Si el control tipo barra tiene valor de $-4$, entonces Punto = (-4,2) y GeoGebra grafica dicho punto. En el siguiente capítulo, haremos una análisis más profundo de la instrucción JavaScript document.ggbApplet.

Los otros dos controles, según lo visto anteriormente, son fáciles de entender.

Gráficos tipo texto

Al igual que en los ejemplos anteriores, los selectores Definiciones y Programa no fueron usados en este objeto interactivo. Los textos que aparecen los puedes analizar sin problemas, pues son similares a los explicados anteriormente.

¡Eso es todo!
... para esta interfaz
y para este capítulo

Introducción

En este capítulo diseñaremos objetos interactivos, trabajando con GeoGebra y DescartesJS simultáneamente. En la interfaz de la primera, recurriremos a la instrucción JavaScript document.ggbApplet descrita en el capítulo III, la cual nos permitirá intervenir objetos de la ventana gráfica de GeoGebra. Por otra parte, en la interfaz de DescartesJS usaremos los elementos de programación explicados en la sesión 4 del curso "Edición de objetos interactivos con DescartesJS".

Interactuando con GeoGebra desde DescartesJS

Ejemplo 1

Iniciemos con el siguiente objeto interactivo:

Nuevamente, es necesario aclarar que estos primeros ejercicios son para comprender cómo funcionan algunas instrucciones de comunicación, pues es claro que la escena anterior se puede diseñar independientemente en DescartesJS o en GeoGebra.

Veamos que está ocurriendo en cada interfaz.

Interfaz de GeoGebra. Esta es la interfaz usada para este primer ejemplo:

Un cambio en la interfaz es el uso de la variable dibuja enviada por DescartesJS, en lugar de la variable evalua que veníamos usando anteriormente. Este cambio tiene sentido, pues en los

capítulos anteriores nos ocupamos de evaluar comandos CAS, ahora nos dedicaremos a dibujar en la vista gráfica de GeoGebra.

En el bloque 2, presta atención a las instrucciones :

dComando='A='+data.value;
//document.ggbApplet.deleteObject('A');
document.ggbApplet.evalCommand(dComando);
document.ggbApplet.setColor('A',255,0,0);

Veamos que cada una de ellas:

• dComando='A='+data.value;. Asigna a la variable dComando la cadena compuesta por 'A=' y el valor de la variable dibuja (recuerda que el valor de la variable dibuja es recibido en GeoGebra por medio de data.value); por ejemplo, si dibuja es '(4,3)', entonces, A=(4,3) sería asignada a dComando.
• //document.ggbApplet.deleteObject('A');. Toda instrucción que tenga al inicio los caracteres // corresponden a un comentario; es decir, no se ejecuta, pero ¿por qué está puesta allí? Se puso provisional por si había que recurrir a ella, tal como ocurre en el próximo ejemplo, así que esperemos a él para explicarla.
• document.ggbApplet.evalCommand(dComando); ¡Es la instrucción que dibuja en la vista gráfica!, se encarga de enviar la orden a la vista gráfica que podrían ser puntos (A=(4,3), por ejemplo), polígonos, funciones o, para este primer ejemplo, circunferencias.
• document.ggbApplet.setColor('A',255,0,0);. Esta instrucción cambia el color del objeto a rojo.

Existen otras intervenciones que podemos hacer sobre el objeto dibujado, además del cambio de color, como el cambio de grosor de la línea, el nombre, que iremos aplicando en los otros ejemplos.

Interfaz de DescartesJS.

Bueno, para continuar con esta interfaz, es necesario que desarrolles la siguiente tarea:

¿Faltó la imagen de fondo?, la puedes descargar aquí y guardarla en una carpeta imagenes ubicada en tutor1 o, si lo deseas, puedes usar tu propio fondo.

Toma un respiro con el siguiente puzle, algo parecido al puzle Rush Hour:

Seguramente, te preguntarás ¿por qué estos puzles diseñados para niños de primaria? La respuesta es simple: es ese pensamiento complejo del niño el que necesitamos para comprender la lógica de las diferentes interfaces que vamos a analizar. En las próximas escenas interactivas, usaremos una lógica de programación simple, como la del niño, que "parece surgir originariamente de manera innata, como si la mente estuviera programada para realizar inferencias causales que adquieren formas de Modus Tollens o Modus Ponens, como casos formales específicos" (Salgado, 2014, pág. 37).

Como lo afirma Salgado en su artículo, no son simples analogías como "pi papá" que se desprende de "mi mamá", sino de una "lógica simple" que no ha sido contaminada de la "lógica social" pero, si lo deseas, puedes leer el artículo a continuaciónConversión a HTML realizada con IDR Solutions.

Luego de esta breves reflexiones sobre la lógica infantil, continuemos con la interfaz de DescartesJS.

Con el editor de DescartesJS abre el archivo ejemplo1.html, aunque creo que ya lo tienes abierto, pues debes haber realizado la tarea anterior.

Espacios

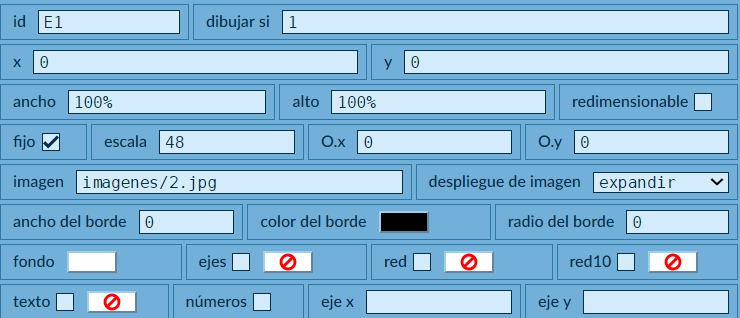

Usamos dos espacios, el principal y el subordinado. En el primero pusimos un fondo y en el segundo en lugar del nombre Cal, usado para los espacios subordinados en el capítulo III, hemos usado Geo, aunque pudo haber sido Covid o, mejor, Vacuna, pero el elegido se asocia más a "Geometría" o, si se prefiere, a "GeoGebra".

Controles

Usamos tres controles. En los dos primeros (como en la interfaz de GeoGebra) notarás algo que quizá te sorprenda: "sumamos textos" o, técnicamente, "concatenamos" textosConcatenar es una elegante palabra de la programación que significa: "unir". Para unir cadenas en JavaScript usamos el símbolo más (+), el mismo operador que usamos para sumar números, pero en este contexto hace algo diferente (https://developer.mozilla.org/es/docs/Learn/JavaScript/First_steps/Strings).

• Control R tipo barra. Este control sirve para obtener diferentes valores del radio de la circunferencia (entre 0.2 y 5.0) con incrementos de 0.01. Se dibuja cuando la variable inicia es igual a uno (1).
  Una vez movemos la barra, se ejecutan las siguientes instrucciones:


  C='Circle[(0,0),'+radio+']'
  Geo.set('dibuja',C)


  ¡He aquí la primera concatenación!

A la variable C se le asigna la suma de las cadenas: 'Circle[(0,0),', el valor del radio y la cadena ']'. Por ejemplo, si el radio es 3, entonces C = Circle[(0,0),3]'. resultado que es comunicado a GeoGebra a través de la variable dibuja con la instrucción Geo.set('dibuja',C).

Te estarás preguntando ¿Por qué Circle y no Circunferencia?, lo hicimos adrede, sólo como un ejercicio del uso de los comandos en inglés, que siempre están disponibles independientemente del lenguaje utilizado en la escena.

• Control "Comenzar" tipo botón. Este botón aparece primero que el anterior, pues lo hace mientras la variable inicia en dibujar si es cero. Una vez se hace clic sobre el botón, se realizan los siguientes cálculos:


  inicia=1
  C='Circle[(0,0),'+radio+']'
  Geo.set('dibuja',C)


  que permite dibujar la primera circunferencia de radio 1 ¿Por qué?
• Control "Reiniciar" tipo botón. Al hacer clic se reinicia la escena interactiva.

Gráficos tipo texto

Son cuatro textos los que hemos usado, dos de ellos (el primero y el último) son fijos; es decir, permanecen durante toda la interacción. Los otros dos se presentan dependiendo del valor de la variable inicia; por ejemplo, el texto "Vamos a interactuar con GeoGebra enviándole mensajes desde DescartesJS. Haz clic en el botón 'Comenzar'" se presenta al inicio, cuando inicia es cero (0). Esta técnica la usaremos en todos los tutoriales del resto de este capítulo.

Ejemplos 2 y 3

Estos dos ejemplos solo difieren en una instrucción de la interfaz de GeoGebra, que tiene efectos significativos en cómo se dibuja una función cuadrática en la vista gráfica. Observa los ejemplos, haciendo clic en las siguientes imágenes:

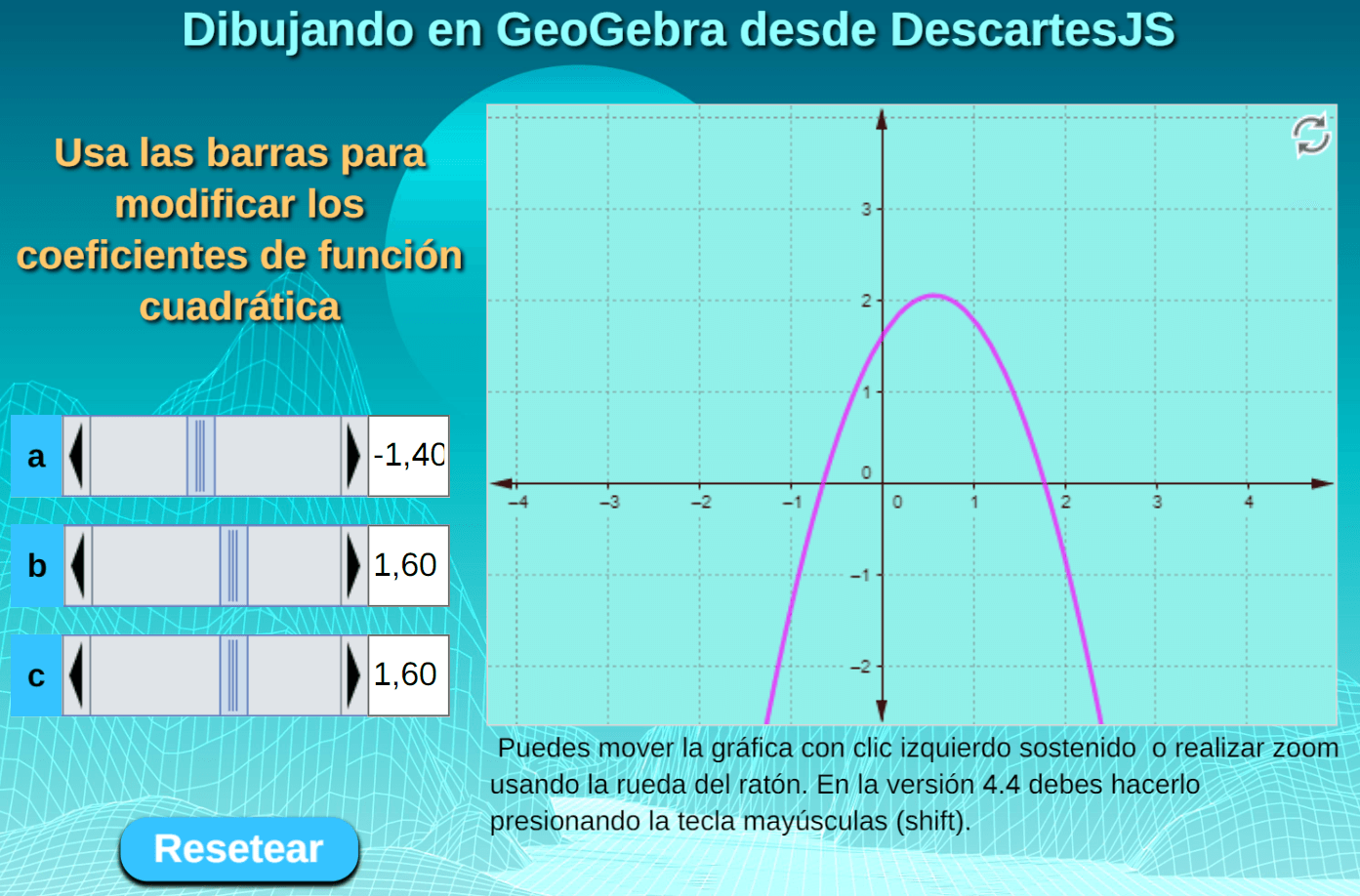

Interfaz de GeoGebra. Esta es la interfaz usada para el segundo ejemplo:

Solo nos detendremos en analizar las siguientes instrucciones del bloque 2:

document.ggbApplet.deleteObject('g');
document.ggbApplet.evalCommand(dComando);
document.ggbApplet.setColor('g',255,0,255);

¿Por qué? Resulta que GeoGebra por cada cambio en los coeficientes de la función, genera una nueva función, así: 'g', 'h', 'p', 'q', 'r', 'p1', 'q1', 'r1', 'p2', ...

Pero hay otra diferencia entre los dos ejemplos. En el ejemplo 2 hemos usado la instrucción dComando="g="+data.value;, forzando a que la función siempre sea "g", mientras que en el ejemplo tres la instrucción es dComando=data.value;, permitiendo la generación de las funciones antes citadas.

Es importante que realices pruebas para que comprendas lo que ocurre al interior de GeoGebra; por ejemplo, identificar el nombre del objeto dibujado (clic derecho sobre el objeto):

En conclusión, las diferencias del ejemplo 3 con respecto al 2, es la asignación a la variable dComando de la orden enviada por DescartesJS data.value; y, además, la no inclusión de la instrucción document.ggbApplet.deleteObject('g');. Para ambos ejemplos, hemos usado el color magenta para el objeto, a través de document.ggbApplet.setColor('g',255,0,255);.

Interfaz de DescartesJS

Muy similar a la interfaz del ejemplo 1, pero en lugar de un control tipo "barra", se tienen tres que corresponden a los coeficientes de una función cuadrática. Explicaremos solo uno de ellos, pues los demás funcionan igual.

El control a (coeficiente de $x^2$) ejecuta las siguientes instrucciones, cada vez que desplacemos la barra o cambiemos el valor de a:

f=a+'*x^2+'+b+'*x+'+c
Geo.set('dibuja',f)
Geo.update()

Observa, nuevamente, la concatenación de textos que se asigna a la variable f, que luego se envía a GeoGebra, a través de la variable dibuja.

Lo de los asteriscos es por costumbre, pero se pueden omitir; por ejemplo, si a=2, b=-1 y c=3, entonces: f='2*x^2-1*x+3' que GeoGebra también acepta como f='2x^2-1x+3'. El resto de los elementos del interactivo son similares a los del ejemplo 1.

Ejemplo 4

En el siguiente objeto interactivo DescartesJS envía un mensaje a GeoGebra con los datos del centro y radio de una circunferencia:

Ya es hora de demostrar lo que has aprendido, así que:

Interactuando con GeoGebra y DescartesJS

En este apartado diseñaremos los tutoriales de GeoGebra, con DescartesJS como tutor. Es importante que el diseño contemple todas las posibles acciones del usuario, de tal forma que encuentre la respuesta adecuada y controle, además, los posibles errores que se cometa.

Tutorial 1 - Puntos

Un primer ejemplo, bastante simple, es el siguiente:

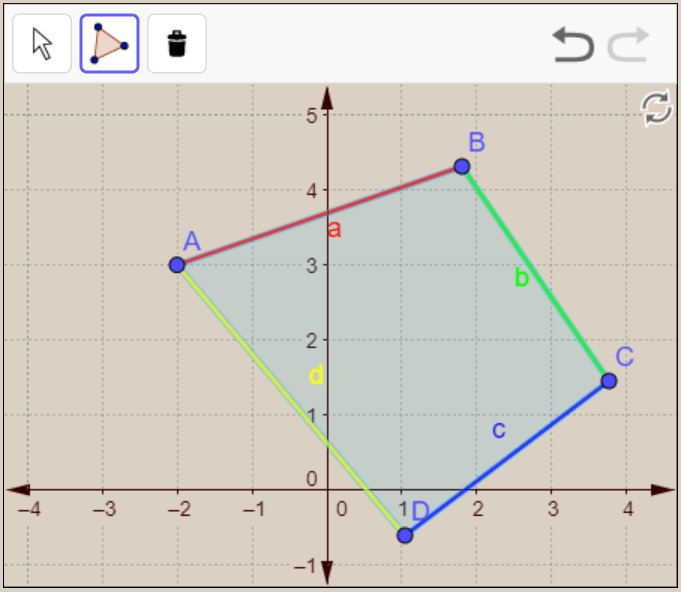

El usuario sólo tiene dos posibilidades, marcar puntos y/o dibujar triángulos. Interactúa con la escena de GeoGebra y observa si para cada interacción hay una respuesta adecuada.

Interfaz de GeoGebra. Esta es la interfaz usada para el tutorial 1

Analicemos las instrucciones del bloque 3:

valor1=document.ggbApplet.getValueString('A');
valor2=document.ggbApplet.getValueString('B');
valor3=document.ggbApplet.getValueString('C');
valor4=document.ggbApplet.getValueString('D');
valor5 = document.ggbApplet.getValueString('polígono1') || document.ggbApplet.getValueString('t1');
window.parent.postMessage({type: "set", name:"puntoA", value: valor1 },'*');
window.parent.postMessage({type: "set", name:"puntoB", value: valor2 },'*');
window.parent.postMessage({type: "set", name:"puntoC", value: valor3 },'*');
window.parent.postMessage({type: "set", name:"puntoD", value: valor4 },'*');
window.parent.postMessage({type: "set", name:"poli", value: valor5 },'*');

A las variables valor1, valor2, valor3 y valor4 se les asignan los valores $(x_i, y_i)$ de los puntos $A$, $B$, $C$ y $D$, bajo el supuesto que dichos puntos hayan sido dibujados. Esta asignación se obtiene con el comando getValueString('nombre del punto').

Con estos cuatro valores es suficiente para determinar si el usuario dibujó uno, dos, tres o mas puntos e, incluso, si no dibujó ninguno. Las etiquetas $A$, $B$, $C$ y $D$ son las asignadas, en ese orden, por GeoGebra a los primeros puntos dibujados en la vista gráfica. Por otra parte, si el usuario opta por dibujar un polígono, dependiendo de la versión de GeoGebra se asigna la etiqueta polígono1 o t1 al nombre de dicho polígono y su valor es asignado a la variable valor5.

El segundo grupo de instrucciones usa el comando postMessage({ type: "set", name: "puntoC", value: valor3 },'*');, el cual se encarga de enviar a DescartesJS los valores anteriores, almacenados en las variables puntoA, puntoB , puntoC, puntoD y poli.

Con estos datos, analicemos cómo en DescartesJS son utilizados.

Interfaz de DescartesJS. Dada la cantidad de información enviada por GeoGebra, haremos uso de un mayor número de estructuras de decisión, para mostrar el mensaje adecuado a las acciones del usuario. Por ejemplo, hemos puesto un espacio adicional de color transparente, que se muestra si la variable verifica es igual a uno (1)... he ahí una estructura de decisión. El objetivo de este espacio es impedir que el usuario interactúe con la vista gráfica de GeoGebra, una vez haya hecho clic en el botón Verificar.

Selector programa

A partir de este tutor, el selector programa va a ser uno de nuestros aliados para garantizar una buena comunicación entre las dos herramientas de autor.

Habrás notado que en todas nuestras escenas interactivas diseñadas con DescartesJS, nos hemos limitado a usar los selectores Espacios, Controles y Gráficos pero, para este tipo de "conversación", vamos a necesitar más herramientas cartesianas, entre ellas los algoritmos INICIO y CALCULOS del selector ProgramaEl selector Programa incluye parte de la programación dura que se hace con Descartes. Consta básicamente de dos tipos de algoritmos presentes por defecto en cualquier escena (INICIO y CÁLCULOS), y de un elemento conocido como evento (Radillo et al., pág. 107).

En el algoritmo INICIO (que se ejecuta una sola vez), hemos "inicializado" las variables de cadena A, B, C, D y E con contenido vacío. En el algoritmo CALCULOS (que se ejecuta siempre), hemos puesto las siguientes instrucciones:

• A=puntoA; B=puntoB; C=puntoC; D=puntoD. Son cuatro asignaciones, en la que cada variable cartesiana recibe el valor de las variables enviadas por GeoGebra (ver apartado anterior). Por ejemplo, si el usuario marca como primer punto $(2, 3)$, GeoGebra le asigna la etiqueta A y comunica a DescartesJS la variable puntoA='A=(2,3)', que luego se asigna a la variable A de DescartesJS.

  Pero, ¿por que el cuarto punto D? Se trata de un punto de control, pues si el usuario marca más de tres puntos, existirá, entonces, un punto D, el cual nos sirve para poner un mensaje de error.
• E=poli. A la variable E se le asigna el contenido de la variable poli comunicada por GeoGebra, que corresponde a un polígono, siempre que el usuario lo dibuje en la vista gráfica de GeoGebra.
• suma=(A!='')+(B!='')+(C!='')+(D!=''). Es obvio que si el usuario marca al menos un punto, la variable A ya no tendrá un contenido vacío, por lo tanto A!='' será verdadero; es decir, tendrá un valor de uno (1) y suma tendrá un valor de uno (1) o más si se marcan más puntos.

Selector Gráficos

Comprendidos los algoritmos anteriores, entenderás los mensajes puestos en el selector Gráficos. Por ejemplo, si el usuario marca un punto, dibuja un triángulo y hace clic en el botón "Verificar", el algoritmo CALCULOS identifica cuatro puntos y, entonces, se cumple la condición (verifica=1)&(suma>3).

Tutorial 2 - Polígonos

En este segundo ejemplo, hemos usado más herramientas de DescartesJS, tales como la variable general rnd que genera valores aleatorios, el selector Definiciones para incluir dos vectores, funciones de cadena y familias para mostrar los lados con los colores asignados en la interfaz de GeoGebra. Pero, por ahora, interactúa con la escena:

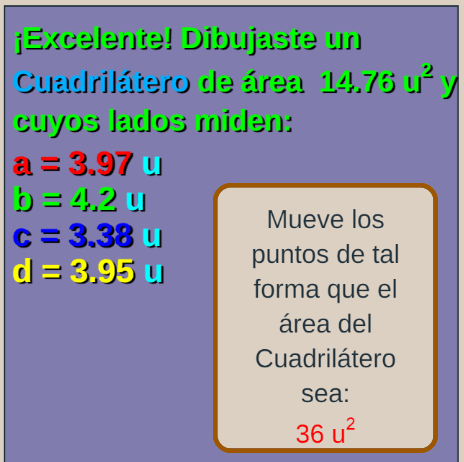

El usuario debe dibujar un polígono seleccionado al azar (entre tres y ocho lados) y responder a una pregunta. A diferencia del ejemplo anterior, el reinicio es más rápido, pues se usa el comando document.ggbApplet.reset(); de GeoGebra, evitando la recarga de la herramienta.

Interfaz de GeoGebra. Esta es la interfaz usada para el tutorial 2

Como en el ejemplo anterior, solo nos interesa analizar el bloque 3 de instrucciones, el cual tiene tres propósitos. El primero, es identificar los elementos dibujados en GeoGebra, a través de instrucciones como:
valor1 = document.ggbApplet.getValueString('a');
que, para este caso, identifica el segmento a del polígono.

Como lo hemos advertido antes, es importante la identificación previa en la ventana gráfica de GeoGebra (clic derecho sobre el elemento), es así como podrás observar que los segmentos de un octágono son a, b, c, d, e, f1, g y h.

¿f1?, así es, por alguna razón GeoGebra ha dejado reservada la etiqueta f.

Observa, además, que hemos previsto la identificación de ochos segmentos y la del polígono, pese a que es posible que el polígono pedido, al azar, sea un triángulo. Cada una de estas identificaciones son asignadas a las variables: valor1, valor2, ..., valor9, siendo la última la del polígono.

El segundo propósito del bloque 3, es enviar a DescartesJS mensajes con los valores de los segmentos y del polígono (área), de tal forma que en DescartesJS podamos evaluar las acciones del usuario. Los mensajes son de la forma:
window.parent.postMessage({ type: "set", name: "ladoa", value: valor1 }, '*');
que, para este caso, envía el valor del segmento a (longitud) a través de la variable ladoa.

El último propósito es el cambio de dos propiedades de los elementos dibujados: la activación de la etiqueta del elemento y el cambio de color. Para la primera (en el segmento a) usamos:
document.ggbApplet.setLabelVisible('a',1)
y el cambio de color lo logramos con la instrucción:
document.ggbApplet.setColor('a',255,0,0);
que en este caso sería cambiar el color del segmento a a rojo.

Con estas instrucciones en mente, comprenderás cómo se ha diseñado la escena interactiva con la interfaz de DescartesJS.

Interfaz de DescartesJS. Recuerda que en el capítulo IV () puedes ver un vídeo de cómo capturar y copiar escenas de DescartesJS. Para continuar la explicación, es importante que hayas copiado la escena y la tengas abierta en el editor de DescartesJS.

Selector Espacios

Hemos usado cuatro espacios

• E1. Es el espacio principal, su novedad está en el color de fondo, que hemos puesto del mismo color de la escena de GeoGebra, de tal forma que ambas herramientas parezcan una sola. Para ello, usamos los colores RGB con los que se diseñó el fondo de la interfaz de GeoGebra y lo convertimos a hexadecimal en DescartesJS, así:



• poligonos. Es el espacio HTMLIframe subordinado a E1, a través de interfaz.html.
• E4. Espacio con fondo transparente que se activa cuando se cumple la condición (verifica=1)&(suma!=N); es decir, cuando el usuario se equivoca en la respuesta. Su propósito es cubrir la vista gráfica de GeoGebra y evitar la corrección del usuario.
• pregunta. Espacio de dimensiones 150×180 pixeles, que se activa cuando se cumple la condición (verifica=1)&(suma=N).

Selector Controles

Son los siguientes controles:

• verifica1. Control tipo botón que, una vez activado, envía a GeoGebra el mensaje poligonos.set('poligono',mensaje), con el propósito de ejecutar las instrucciones del bloque 3.
• inicio1. Control tipo botón que, una vez activado, reinicializa las variables y envía un mensaje a GeoGebra para que se "resetee". El mensaje enviado es poligonos.set('resetea',mensaje).
• inicio2. Control tipo botón que funciona similar al anterior.

Selector Definiciones

En este selector hemos definido dos vectores. El primero almacena los colores de los segmentos, definidos en el bloque 3 de la interfaz de GeoGebra. El segundo vector almacena los valores obtenidos para los segmentos del polígono.

Selector Programa

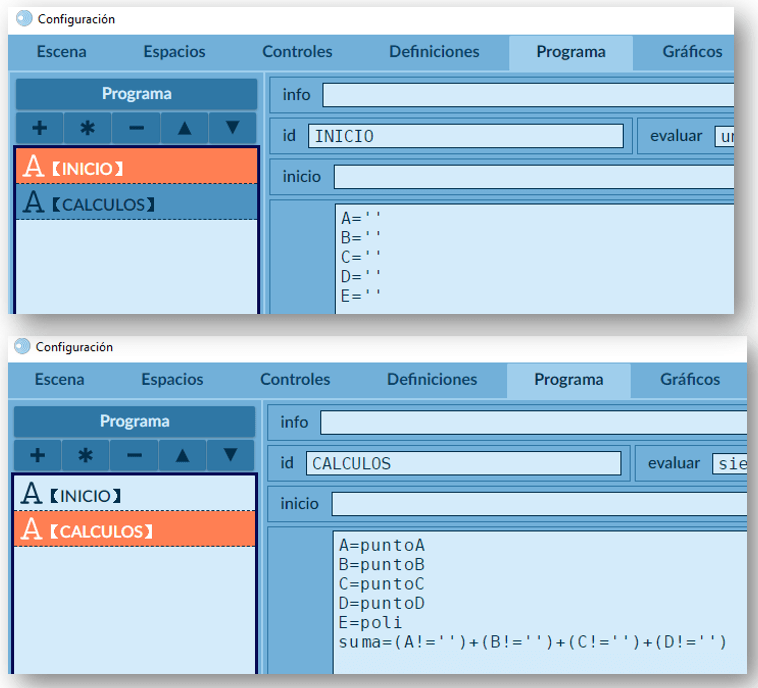

Como en el ejemplo anterior, hemos usado los algoritmos INICIO y CALCULOS. En el primero inicializamos las siguientes variables de cadena: A, B, ..., I, con un contenido vacío. En este mismo algoritmo hallamos un número N aleatorio entre 3 y 8 y asignamos el Nombre del polígono según el número N obtenido:

N=ent(rnd*6)+3
Nombre=(N=3)?'Triángulo': Nombre
Nombre=(N=4)?'Cuadrilátero': Nombre
Nombre=(N=5)?'Pentágono': Nombre
Nombre=(N=6)?'Hexágono': Nombre
Nombre=(N=7)?'Heptágono': Nombre
Nombre=(N=8)?'Octágono': Nombre

En el algoritmo CALCULOS, que se ejecuta permanentemente, hemos puesto las siguientes instrucciones:

mensaje=''
poligonos.set('poligono',mensaje)
lado[1]=ladoa
lado[2]=ladob
lado[3]=ladoc
lado[4]=ladod
lado[5]=ladoe
lado[6]=ladof
lado[7]=ladog
lado[8]=ladoh
I=poli
indice_igual=indexOf(I,'=')+1
Area=substring(I,indice_igual,strLength(I))
Termina=(_Eval_(Area)=10)&(N=3)|(_Eval_(Area)=36)&(N>3)?1:0
suma=(lado[1]!='')+(lado[2]!='')+(lado[3]!='')+(lado[4]!='')+
(lado[5]!='')+(lado[6]!='')+(lado[7]!='')+(lado[8]!='')

Observa que hay un mensaje a GeoGebra para que esté actualizando los valores del polígono (segmentos y área). Hemos usado algunas funciones especiales de DescartesJS, que explicamos a continuación y con referencia a la siguiente figura:

El mensaje enviado por GeoGebra en la variable poli, dependiendo de la versión que se utilice, puede ser de la forma poligono1 = 14.76, o t1 = 14.76 (si es un triángulo), o c1 = 14.76 (si es un cuadrilátero), por esto es necesario localizar la posición del caracter = para extraer el valor del área del polígono; para lograrlo se utiliza indice_igual=indexOf(I,'=')+1, la función indexOf nos da el índice del caracter que se le pide ('=') y se le suma uno para movernos al siguiente caracter. Después se utiliza Area=substring(I,indice_igual,strLength(I)). La función strLenght(I) nos indica cual es la longitud del mensaje recibido; por lo que con la función substring obtenemos una cadena que inicia en el caracter que le sigue al '=', hasta la longitud del mensaje mismo. Termina=(_Eval_(Area)=10)&(N=3)|(_Eval_(Area)=36)&(N>3)?1:0. Como el valor del área es una cadena de caracteres (subcadena de la variablel I), es necesario convertirla a un valor numérico; para ello, se usa la función _Eval_(variable), ello permite que se ejecuten instrucciones numéricas como las indicadas en esta estructura de decisión.

Finalmente, en este algoritmo, calculamos las suma de todos los lados que tengan algún valor diferente (!=) de vacío, con el fin de determinar qué tipo de polígono dibujó el usuario.

Selector Gráficos

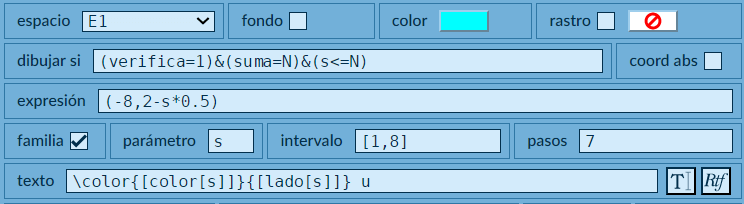

Hemos puesto 10 gráficos tipo texto y uno tipo rectángulo. La mayoría de los textos estás en capacidad de entender cómo se diseñaron, solo nos detendremos en el que usa la casilla familia:

La familia está definida en el intervalo [1,8], ello para incluir el polígono de mayor número de lados (octágono) pero, para nuestro ejemplo, sólo muestra los lados del cuadrilátero, en tanto que la estructura de decisión (verifica=1)&(suma=N)&(s<=N) controla que los miembros de la familia no superen el valor de N que es cuatro (s<=N).

La posición de los cuatro elementos de la familia (los lados del polígono), varían en función del parámetro s así: (-8,2-s*0.5), de tla forma que los lados aparezcan de esta forma:

Finalmente, para este texto, hemos puesto el texto de los elementos de la familia usando los dos vectores definidos en el selector Definiciones, así: \color{[color[s]]}{[lado[s]] u}; por ejemplo, para s = 1, muestra el lado[1] que es el lado a y con el color[1] que es rojo.

Gráfico tipo rectángulo. Este gráfico es la otra novedad en este ejemplo. Se trata de un rectángulo cuya esquina inferior izquierda se encuentra en las coordenadas $(-8.1, -4.6)$ con un ancho de $6.3$ y una altura de $3.8$. En este rectángulo pondremos los mensajes de salida, como se muestra en la imagen anterior.

Tutorial 3 - Triángulo 3D

En este ejemplo hemos usado la misma estructura del ejemplo anterior, modificando la disposición de los espacios e incluyendo una función en Definiciones. Te queda como tarea explorarlo.

La interfaz de GeoGebra usada, es la siguiente:

Observa que hemos usado

<script type="text/javascript" language="javascript src
= "../GeoGebra5/web3d/web3d.nocache.js"></script>

que permite activar la ventana 3D y el botón zoom (data-param-showFullscreenButton="true").

Tutorial 4 - Ángulos

En este ejemplo usamos más funciones de cadena y una función de ratón (mouse) para el marcado de puntos.

Interfaz de GeoGebra. Esta es la interfaz usada para el tutorial 4.

La mayoría de las instrucciones de esta interfaz las hemos trabajado anteriormente. Destacamos las siguientes novedades:

• Matrices de comandos. Como los comandos en español solo funcionan correctamente con la función ggbApplet.evalCommandCAS, es necesario incluir la traducción de los comandos de dibujado para Ángulo y Polígono, de lo contrario ocurre un error al evaluar el comando con ggbApplet.evalCommand, esto se logra aprovechando las traducciones propias que incluye GeoGebra en los archivos properties_keys_*.js, donde el * corresponde al lenguaje especificado en la escena, por ejemplo para el español el archivo tiene el nombre properties_keys_es.js; dentro de este archivo se define un objeto en JavaScript llamado __GGB__keysVar en cual contiene los comandos que GeoGebra soporta, así como su traducción correspondiente.

Para poder utilizar los comandos y sus traducciones, definimos en el primer bloque de código dos variables vComandosD el cual será un arreglo que contendrá los comandos en español y vComandosG el cual será un arreglo que contendrá los comandos en inglés.

var vComandosD;
var vComandosG;

Y dentro de la función ggbOnInit() la cual se ejecuta una vez que GeoGebra se ha cargado, es donde asignamos los valores a las variables vComandosD y vComandosG, esto se consigue extrayendo las llaves y los valores almacenados en el objeto __GGB__keysVar['es'].command (el cual esta definido y cargado por GeoGebra).

vComandosD = Object.values(__GGB__keysVar['es'].command);
vComandosG = Object.keys(__GGB__keysVar['es'].command);

Además de esto la función calculosCAS(dComando) se modifica para extraer cual es el comando que se quiere ejecutar, y traducirlo buscándolo en la lista de comandos (vComandosD). Esto se realiza por medio de una partición (split) en dos del comando enviado,

separando la palabra que está antes del corchete de apertura (str[0]) de la expresión que está después de él (str[1]); por ejemplo, la orden 'Factoriza[x^2-1]', se divide en str[0]='Factoriza' y str[1]='x^2-1]'. Con la primera palabra, cadena o string, se busca en la matriz de comandos en español el índice del elemento que contiene esta palabra vComandosD.indexOf(com), donde com corresponde a la primera cadena (Factoriza), la cual se localiza en las traducciones (cEjecuta = vComandosG[pos]) para poder reconstruir el comando a ejecutar pero ahora con la traducción al inglés, lo cual es necesario para que la función evalCommand funcione correctamente.

str = dComando.split("[");
str1 = str[0];
com = str1;
str2 = str[1];
pos = vComandosD.indexOf(com);
if (pos == "-1") {
  calculo = "No está disponible de momento"
} else {
  cEjecuta = vComandosG[pos];
  comando = figura + cEjecuta + '[' + str2;
  calculo = ggbApplet.evalCommand(comando);
}

return calculo;

• Grosor de línea. Con la instrucción document.ggbApplet. setLineThickness('lado', 6);, modificamos el grosor de los lados del triángulo.
• GeoGebra 3D. Hemos invocado el archivo web3d.nocache.js, no porque tengamos una escena 3D, sino porque solo así es posible habilitar el botón zoom de GeoGebra (data-param-showFullscreenButton).

Interfaz de DescartesJS. Recuerda que en el capítulo IV puedes ver un vídeo de cómo capturar y copiar escenas de DescartesJS. Para continuar la explicación, es importante que hayas copiado la escena y la tengas abierta en el editor de DescartesJS.

Selector Espacios

Similar al tutorial 2, hemos usado cuatro espacios de los que destacamos el espacio E3:

Se trata de una espacio de fondo transparente y red color turquesa, cuyas dimensiones, escala y posicionamiento coinciden con la vista gráfica de GeoGebra (espacio Ejemplo4). Esta técnica la usamos para dibujar los tres primeros puntos desde DescarteJS, aunque es posible hacerlo directamente en la ventana gráfica de GeoGebra, tal como lo hicimos en el Tutorial 1.

Este espacio está presente mientras la variable clic sea menor a tres. Esta variable se incrementa cada vez que hagamos "clic" con el ratón sobre el espacio E3, su funcionamiento lo explicáremos en el selector Programa.

Selector Controles

Son cuatro controles tipo botón, que funcionan así:

• Control triangulo. Este control aparece cuando (clic=3)&(tri=0); es decir, cuando se han marcado tres puntos y la variable tri es cero. Una vez el usuario hace clic sobre este botón, se ejecutan las siguientes instrucciones:

  reto=1
  tri='Polígono[A, B, C, A]'
  Ejemplo4.set('evalua',tri)
  ang1='Ángulo[ A, B, C ]'
  ang2='Ángulo[ B, C, A ]'
  ang3='Ángulo[ C, A, B ]'
  Ejemplo4.set('evalua1',ang1)
  Ejemplo4.set('evalua2',ang2)
  Ejemplo4.set('evalua3',ang3)


Observa que la variable tri deja de ser cero, por lo que el botón desaparece. Pero, lo más importante es la comunicación con GeoGebra a través de los únicos dos comandos que necesitamos: Polígono y Ángulo. Veamos un ejemplo:

Supongamos que hicimos clic en los puntos $(0,0)$, $(3,4)$ y $(5,0)$, los cuales serán los puntos $A$, $B$ y $C$ (que explicaremos en el selector Programa). Entonces, se envía un mensaje a la interfaz de GeoGebra así: 'Polígono[A, B, C, A]', permitiendo que se dibuje el triángulo. A continuación se envían los mensajes 'Ángulo[ A, B, C ]', 'Ángulo[ B, C, A ]' y 'Ángulo[ C, A, B ]', dibujando los ángulos del polígono. La interfaz de GeoGebra retorna los valores de los ángulos $\alpha 1$, $\alpha 2$ y $\alpha 3$ (en la interfaz de GeoGebra puedes cambiar el nombre de estos ángulos).

• Control Verificar. Este control aparece cuando las variables reto1 o reto2 valen uno y la variable verifica es cero. Su objetivo es verificar que la interacción del usuario con los ángulos del triángulo cumplen con el reto propuesto, al hacer clic en el botón, se ejecutan las siguientes instrucciones:

  verifica=1
  ang1='Ángulo[ A, B, C ]'
  ang2='Ángulo[ B, C, A ]'
  ang3='Ángulo[ C, A, B ]'
  Ejemplo4.set('evalua1',ang1)
  Ejemplo4.set('evalua2',ang2)
  Ejemplo4.set('evalua3',ang3)


  que permite obtener los nuevos valores de los ángulos.

Los otros dos controles son fáciles de comprender, por lo tanto no los describimos.

Selector Programa

Hemos usado el tercer tipo de programa que permite este selector: evento, en el cual recurrimos a variables de ratón, así:

• E3.mouse_pressed. Esta variable es verdadera (1), si hacemos clic con el ratón. Cada vez que hacemos clic se ejecuta el evento calculando las siguientes instrucciones:

  x1=E3.mouse_x
  y1=E3.mouse_y
  nombre='('+x1+','+y1+')'
  Ejemplo4.set('puntos',nombre)
  E3.mouse_pressed=0
  clic=clic+1


• E3.mouse_x y E3.mouse_y. Permiten obtener las coordenadas del punto en el cual hacemos clic. Por ejemplo, si hacemos clic en el punto $(0,0)$, significa que E3.mouse_x = 3 y E3.mouse_y = 4 y, por lo tanto, nombre = '('+3+','+41+')' = '(3,4)', que es comunicado a GeoGebra.

Finalmente, la variable clic se incrementa en 1.

En el algoritmo CALCULOS asignamos a diferentes variables los resultados enviados por GeoGebra, tales como el nombre y valor de los puntos y, en especial, el nombre y valor de los ángulos, que explicamos a continuación:

• Variables que reciben el mensaje de GeoGebra. El nombre y valor de cada ángulo es asignado a las variables resultadon, donde n varía de 1 a 3:

  resultado1=vCalculado1
  resultado2=vCalculado2
  resultado3=vCalculado3


• Longitud de las variables. Por ser variables de cadena, es posible determinar la longitud con la función _length_(variable); por ejemplo, si resultado1 = 'α1 = 63.82°', su longitud será de 11 caracteres (recuerda que existe el caracter cero, que sería α). Estas longitudes se obtienen así:

  L1=_length_(resultado1)
  L2=_length_(resultado2)
  L3=_length_(resultado3)


• Nombre de los ángulos. Para nuestro ejemplo, el nombre se encuentra en los dos primeros caracteres; por ello, usamos las siguientes subcadenas:


  angulo1=_substring_(resultado1,0,1)
  angulo2=_substring_(resultado2,0,1)
  angulo3=_substring_(resultado3,0,1)


• Valores de los ángulos. El valor se encuentra después del espacio que hay al lado del igual; es decir, después del cuarto caracter. Usamos, entonces, una subcadena que va del quinto caracter al L-1 caracter ¿L-1?, claro que sí, pues la existencia del caracter en la posición cero nos obliga a restar 1. Los valores de los tres ángulos, los obtenemos así:

  valor_angulo1=_Eval_(_substring_(resultado1,5,L1-1))
  valor_angulo2=_Eval_(_substring_(resultado2,5,L2-1))
  valor_angulo3=_Eval_(_substring_(resultado3,5,L3-1))


Observa que usamos la función _Eval_(variable), para convertir a valor numérico la subcadena obtenida. Las demás instrucciones de este algoritmo (estructuras de decisión) son fáciles de comprender, al igual que todos los textos puestos en el selector Gráficos.

Tutorial 5 - Circunferencias

Este último tutorial consta de dos ejemplos. No haremos ninguna explicación, puesto que debes estar en capacidad de analizar y comprender las dos interfaces. Hemos dejado un enlace al archivo comprimido (zip) de cada ejemplo.

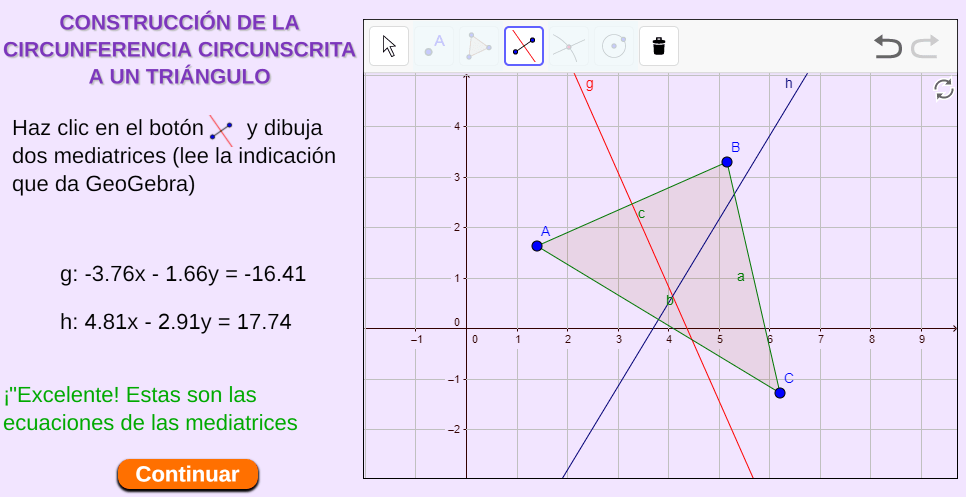

Circunferencia circunscrita a un triángulo

Este ejemplo lo puedes descargar en este enlace: e interactuar con él haciendo clic en la siguiente imagen:

Una característica especial de este ejemplo, es el uso de varios espacios tipo "máscara", cuyo objetivo es evitar que se habiliten algunas herramientas de la vista gráfica de GeoGebra.

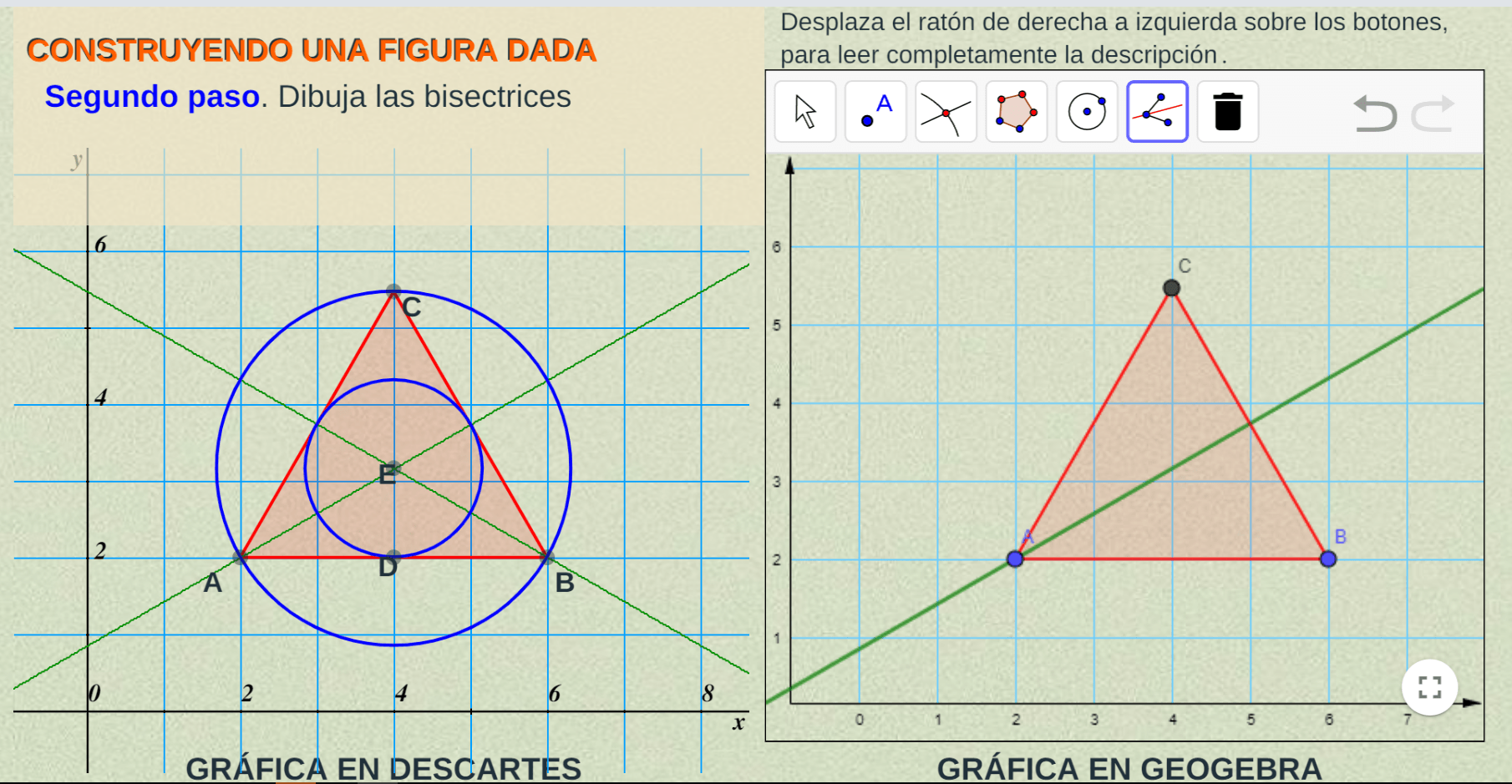

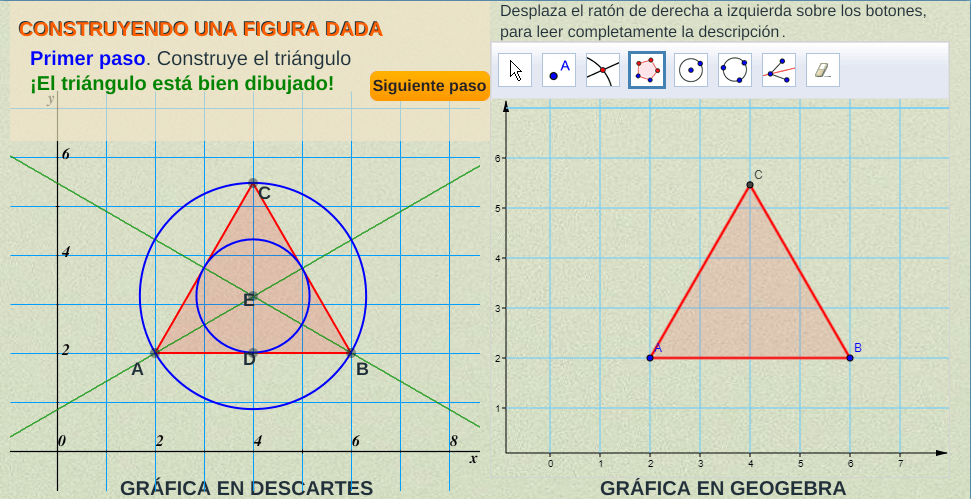

Construyendo una figura dada

Este ejemplo lo puedes descargar en este enlace: e interactuar con él haciendo clic en la siguiente imagen:

En este segundo ejemplo usamos una herramienta nueva de la vista gráfica de GeoGebra, la bisectriz. Algo a lo que debes prestarle atención es que los nombres de los elementos gráficos cambian de una versión a otra. La imagen anterior corresponde a la versión 4.4 de GeoGebra. Para que puedas evaluar estas diferencias, en el archivo zip hemos puesto el ejemplo en la versión 5 (index2.html e interfaz2.html).

En la siguiente imagen puedes abrir el ejemplo en la versión 5 de GeoGebra.

En el siguiente video, podrás observar algunas de las diferencias entre las versiones 4.4 y 5 de GeoGebra:

Eventos de GeoGebra y estado de la construcción

En algunas situaciones lo que deseamos saber sobre una construcción de GeoGebra, es el número de elementos que posee, así como una lista de los objetos que se van agregando o borrando. Para realizar esto GeoGebra proporciona un mecanismo para registrar funciones que se ejecutan cuando se agrega un nuevo elemento o cuando se borra un elemento existente.

En la siguiente escena interactiva tenemos una escena de DescartesJS que recibe información desde una escena de GeoGebra (ubicada del lado izquierdo) y que muestra en un texto (a la derecha) el número de elementos de la construcción de GeoGebra, así como la información de cada uno de los elementos, por ejemplo para un círculo se escribe información de la siguiente manera: círcle; c; c: (x + 0.5)2 + (y - 0.5)2 = 9.

La interfaz usada para este ejemplo es la siguiente:

El texto que se muestra en la escena de DescartesJS tiene la expresión:

La variable numOb, así como los vectores tipos, nombres y valores obtienen sus valores a partir de mensajes enviados desde la escena de GeoGebra al interactuar con ella. Para obtener estos valores y comunicarlos con DescartesJS primero utilizamos el siguiente código:

ggbApplet.registerAddListener(estadoDeLaConstruccion);
ggbApplet.registerRemoveListener(estadoDeLaConstruccion);

Las funciones ggbApplet.registerAddListener y ggbApplet.registerRemoveListener son proporcionadas por GeoGebra para registrar una función que debe ejecutarse cuando en la construcción se agrega o se elimina un objeto, respectivamente. Estas funciones se utilizan dentro de la función ggbOnInit() ya que es necesario que la escena haya terminado su lectura y construcción inicial. En este ejemplo ambas funciones registran la función llamada estadoDeLaConstruccion que va a ser la encargada de recabar la información de la construcción y enviarla a la escena de DescartesJS.

Para obtener el número de objetos de la construcción se utiliza la función ggbApplet.getObjectNumber(); y lo que devuelve lo almacenamos en la variable numero_de_objetos para enviarla a DescartesJS con un mensaje de tipo set a la variable de nombre numOb:

window.parent.postMessage({
  type: "set",
  name: "numOb",
  value: numero_de_objetos
}, '*');

Una vez que sabemos cuantos elementos constituyen la construcción, podemos iterar sobre cada uno de ellos buscando cual es su nombre, su tipo y la información que tienen almacenada en su definición.

for (var i=0; i<numero_de_objetos; i++) {
  var nom = ggbApplet.getObjectName(i);
  nombres.push(nom);
  tipos.push(ggbApplet.getObjectType(nom));
  valores.push(ggbApplet.getValueString(nom));
}

La función ggbApplet.getObjectName nos dice cual es el nombre de un objeto a partir del índice que ocupa dentro de la construcción.

Como las variables nombres, tipos y valores son arreglos de JavaScript, utilizamos la función push para agregar un valor al final de ellos, y así ir agregando la información requerida sobre los objetos construidos. Entonces la línea nombres.push(nom) agrega el nombre del elemento que acabamos de consultar (con la función ggbApplet.getObjectName).

Para obtener el tipo del objeto utilizamos la función ggbApplet.getObjectType, la cual a partir del nombre de un objeto nos dice cual es su tipo y luego lo agregamos al arreglo

tipos, con la línea tipos.push(ggbApplet.getObjectType(nom)), hay que considerar que el tipo del objeto es una palabra en inglés, por ejemplo: point, polygon, circle, etc.

Para obtener el valor del objeto utilizamos la función ggbApplet.getValueString que debe serte conocida de ejemplos anteriores donde la utilizábamos para obtener información sobre un objeto (como un punto). Y posteriormente agregamos el valor al arreglo de valores por medio de la línea valores.push(ggbApplet.getValueString(nom)).

Por ultimo solo falta enviar los valores correspondientes a la escena de DescartesJS, esto por medio de mensajes de tipo set, con los valores adecuados:

window.parent.postMessage({
  type: "set",
  name: "nombres",
  value: nombres
}, '*');

window.parent.postMessage({
  type: "set",
  name: "tipos",
  value: tipos
}, '*');

window.parent.postMessage({
  type: "set",
  name: "valores",
  value: valores
}, '*');

Solo hay que recordar definir los vectores adecuados desde DescartesJS para evitar cualquier problema con la escena y la recepción de los valores.

Y para que DescartesJS utilice los valores enviados y los muestre, enviamos un mensaje de actualización:

window.parent.postMessage({
  type: "update"
}, '*');

Introducción

En varias publicaciones del proyecto iCartesiLibri, se explica cómo se diseñan los videos interactivos y algunas de sus características.

La perdurabilidad es una condición que debes considerar en el diseño de tus videos interactivos, pues si tienes tu video en un canal externo (YouTube, por ejemplo), corres el riesgo de generar un enlace roto, bien sea por cambio de políticas del canal o por eliminación debido, quizá, a una denuncia por derechos de autor.

También, en el diseño de contenidos digitales, solemos incluir enlaces a videos publicados en páginas web, blogs u otros canales como Vimeo o Dailymotion, costumbre que no recomendamos, pues sigue siendo un riesgo la eliminación de estos videos. El riesgo se minimiza si el video publicado en alguno de estos sitios es de tu propiedad o si el video tiene una licencia que te permita descargarlo y guardarlo, para corregir posibles enlaces rotos.

Actualmente existen nuevas herramientas, que permiten el diseño de videos interactivos de muy buena calidad; por ejemplo, en el siguiente video puedes apreciar porque el video del "libro de la selva" obtuvo el primer premio en 2017 en la categoría "Mejor uso del video interactivo" de los Webby Awards (The Jungle Book ).

Puedes interactuar con el video, mientras el enlace exista, en la página de Fandango.

Extendiendo la comunicación

En este capítulo veremos cómo realizar una comunicación con diferentes tipos de "parientes". Haremos escenas interactivas comunicando DescartesJS con GeoGebra, con YouTube, con un video en local y con el mismo DescartesJS. Observa un ejemplo inicial, en el que hay comunicación entre padre, hijo y nieto:

Comunicando dos escenas de DescartesJS

Como observaste en el ejemplo inicial, una de las actividades que pueden incluirse en un video interactivo es una escena de GeoGebra con una tarea específica. En este caso, se trata de una actividad evaluativa que solo permite la continuidad del video cuando se da respuesta acertada a la tarea propuesta.

En este apartado explicaremos cómo incluir otro tipo de actividad evaluativa. Se trata del uso de las actividades propuestas en el Proyecto Plantillas publicadas en la Red Educativa Digital Descartes. En este proyecto hemos publicado mas de 100 plantillas, de las cuales 53 son útiles para los propósitos de este apartado, en tanto que envían el resultado obtenido a la escena principal, tal como lo hizo la escena "nieta" en el ejemplo inicial.

Las plantillas que puedes usar, son las siguientes:

Uso de las plantillas

No vamos a describir cómo cambiar el contenido de una plantilla; para ello, puedes consultar el libro Plantillas DescartesJS. La edición de cada una de las plantillas es bastante sencilla, pues sólo se requiere de herramientas básicas como un editor de texto plano (Bloc de notas de Windows, TextEdit de Mac, Notepad++, etc.) y un editor de imágenes (Paint de Windows o Paintbrush de Mac).

• Variable var1. Las 53 plantillas anteriores envían a la escena principal (padre) una variable con los resultados obtenidos, el nombre de esta variable es var1.
• Archivos hijo indexb.html. Muchas de las plantillas fueron diseñadas usando una librería de Adobe, que permitiera que el objeto fuera responsivo (responsive), ello porque el editor DescartesJS no tenía la opción de "expandir escena", como actualmente ocurre. Estas plantillas presentan dos archivos HTML llamados index.html e indexb.html, este último de un tamaño general de 790×500 píxeles y responsable de enviar la variable var1 a la escena principal. Para nuestros videos interactivos, que usen estas plantillas, debemos tener en cuenta estas dimensiones; es decir, el tamaño de la escena principal no debe ser inferior a estas dimensiones.
• Archivos hijo index.html. Las plantillas creadas recientemente solo tienen el archivo index.html, ello porque la propiedad "responsive" se logró con la opción "expandir escena" propia de DescartesJS. En este caso, podemos usar cualquier tamaño de escena principal.
• Plantillas no evaluativas. Algunas plantillas no evaluativas como las sopas de letras, puzles y juegos tipo memoriza, se podrían usar como una actividad lúdica o, en algunos casos, como actividad formativa.

• Uso de la variable var1 en la escena principal. Como lo hemos hecho, anteriormente, debemos tener dos espacios (padre e hijo), donde el espacio hijo es la plantilla; por ejemplo, Secuencias_temporales_1-JS/indexb.html. Con un mensaje tipo set se establece la comunicación padre e hijo, de tal forma que la escena principal pueda recibir y usar la variables var1.

  Más adelante, detallamos este procedimiento.

Una tarea, en la que podrías colaborar, es intervenir las plantillas que incluyen el archivo indexb, de tal forma que sólo quede el archivo index.html responsivo. Observa un ejemplo del uso de una plantilla en un video interactivo. Haz clic en la siguiente imagen:

En este ejemplo, hemos usado como espacio hijo una plantilla enlazada directamente al portal de Descartes, así: https://proyectodescartes.org/plantillas/materiales_didacticos/Secuencias_temporales_1-JS/indexb.html. Observa que invocamos el archivo indexb.html, lo que nos obligó a usar una escena de 890×600 píxeles, situación que obliga, también, a ajustar el tamaño del video.

Esta plantilla la hemos descargado e intervenido con el editor DescartesJS, de tal forma que el espacio hijo sea: Secuencias_temporales_1-JS/index.html. Observa la diferencia, interactuando con la siguiente escena:

En este caso, la escena es de 700×500 píxeles.

Diseñando plantillas

Las plantillas anteriores se diseñaron para personas que no tienen formación en el diseño de objetos interactivos con DescartesJS o, teniéndola, sirvan para el diseño de un proyecto más ambicioso, como lo son los videos interactivos.

En la quinta sesión del curso Edición de objetos interactivos con DescartesJS explicamos cómo diseñar actividades de evaluación usando el control "casilla de verificación". En los siguientes videos puedes ver cómo diseñar evaluaciones de "Falso y Verdadero" y de "Selección Múltiple" que, al igual que las plantillas, incluyen las instrucciones parent.set('mensaje', var1) y parent.update(), para la comunicación con la escena padre.

Diseño del primer video interactivo

En este apartado vamos a diseñar nuestro primer modelo de video interactivo; para ello, debes preparar el material a usar en el video, tal como se pide en la siguiente tarea.

Selección de las actividades interactivas

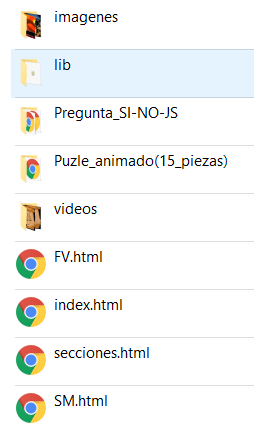

En nuestro caso, hemos seleccionado tres actividades evaluativas (Preguntas SI-NO, Selección Múltiple y una de Falso y Verdadero), una actividad lúdica (puzle animado) y una escena de GeoGebra (no evaluativa), todas ellas guardadas en la carpeta video_interactivo2El nombre de la carpeta lleva el "2", porque ya habíamos creado un videos interactivo en el apartado 6.3., tal como se observa en la imagen de la derecha.

Tamaño de la escena

Una de las actividades evaluativas (Preguntas SI-NO) incluye un archivo indexb.html de 790×500 píxeles; por ello, decidimos usar una escena de 850×600 píxeles.

Creación del video

Para nuestro primer modelo, hemos descargado un tráiler de la película "La bella y la bestia" de Disney. Sin embargo, nuestro interés es crear videos de DescartesJS o de GeoGebra o, quizá, de ambos, por lo que necesitaríamos alguna aplicación de "grabación de pantalla", tal como se explicó en el video anterior. Una buena opción es usar la grabación de nuestro video con PowerPoint, siempre que comprimamos el video obtenido, pues para un video de 2 minutos, PowerPoint te puede crear un video de más de 50MB (en mp4compress.com puedes comprimir tu video).

Con este video y las actividades interactivas seleccionadas, explicaremos cómo diseñar el siguiente video interactivo (espera unos 10 segundos a que cargue la escena de GeoGebra, antes de reproducir el video):

Espacios

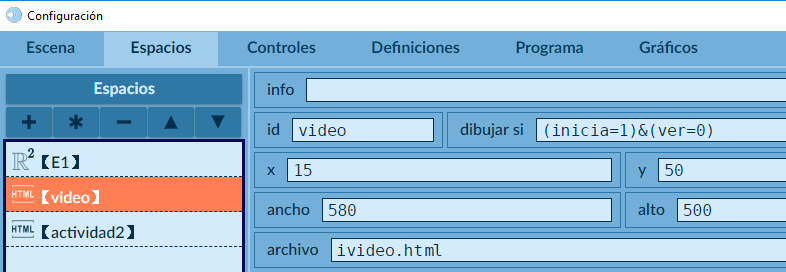

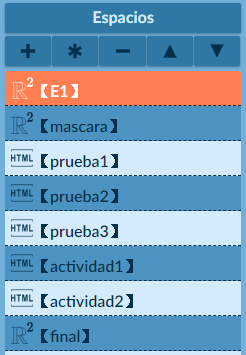

Hemos creado ocho espacios. El primero, que llamamos E1, es el espacio principal, al cual le pusimos una imagen de fondo. Luego, creamos un espacio igual al principal llamado mascara, sin fondo y transparente, cuyo objetivo es evitar que el usuario manipule el video; sin embargo, si se desea, es posible eliminar este efecto cambiando el espacio del control tipo video como veremos más adelante.

A continuación, creamos cinco espacios con las actividades interactivas, tres de ellos subordinados (hijos) que hemos llamado prueba1, prueba2 y prueba3, los cuales corresponden a FV.html, SM.html y Pregunta_SI-NO-JS/indexb.html, respectivamente. Los otros dos espacios son dos actividades no evaluativas, que corresponden al puzle animado y a una actividad de GeoGebra. Estos espacios tienen dimensiones de 790×500 píxeles.
El último espacio, que llamamos final tiene una ligera transparencia y en él mostraremos los resultados obtenidos en las tres evaluaciones.

Antes de continuar, descarga el video interactivo en este enlace:

Controles

Para nuestro primer video interactivo usamos cuatro controles:

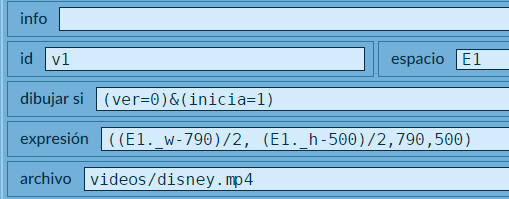

• Control tipo video. El identificador (id) de este control es v1, con dimensiones 790×500 píxeles y ubicado en el centro de la pantalla, lo cual se logra usando las variables de espacio: (E1._w-790)/2, (E1._h-500)/2. El archivo del video es disney.mp4 en la carpeta videos. El video se muestra si se cumple la condición (ver=0)&(inicia=1), que explicamos con los siguientes controles.


• Control tipo botón para reproducir el video. Este control permite que reproduzcamos el video y aparece cuando se cumplen la condiciones (ver=0) y (time+1)<L, de la cual explicamos la segunda: la variable L corresponde a la duración del video que, para nuestro video de Disney, es de 41 segundos, la variable time es el tiempo actual de reproducción. Dado que el tiempo se mide en fracciones de segundo, le hemos sumado un segundo para garantizar que el botón desaparezca antes de los 41 segundos.

  Una vez hacemos clic en el botón, se ejecutan (acción calcular) las instrucciones inicia=1 y v1.play(), esta última es una función de video que inicia la reproducción del video v1.

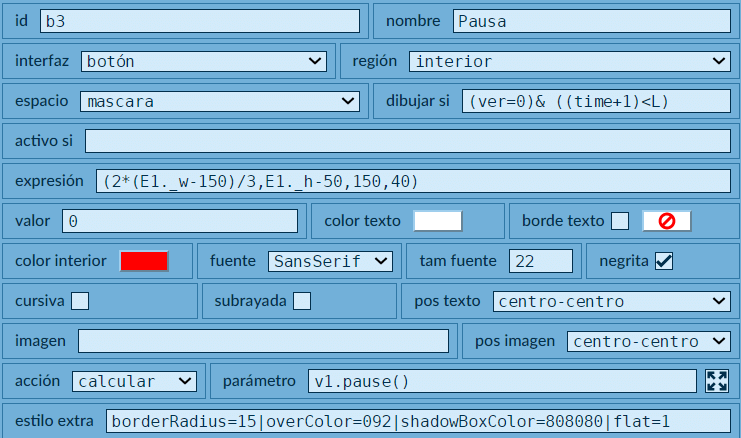

• Control tipo botón para pausar el video. Su funcionamiento es similar al anterior, ejecutando la función de video v1.pause().


• Control tipo botón para reanudar el video. Este botón, nombrado como "Continuar el vídeo", aparece cuando se cumplen las siguientes condiciones: (ver!=0) y (var1!='') o cuando las variables para4 y para5 son iguales a uno (1).

  Las condiciones anteriores nos ayudarán a comprender el funcionamiento del video interactivo. La variable ver será diferente de cero cuando el tiempo de reproducción del video es igual a una de las paradas que definiremos en el selector Programa, la variable var1 será diferente de vacío cuando la actividad evaluativa correspondiente se ha realizado, y las variables para4 y para5 serán uno cuando el tiempo de reproducción del video es igual a una de las paradas definidas para las actividades no evaluativas; es decir, el botón aparece se interactúe o no con la actividad.

  Cuando hacemos clic en este botón, se ejecutan las siguientes instrucciones:

prueba=prueba+(var1!='')
Nota[prueba]= (var1!='')?var1: Nota[prueba]
suma=suma+var1
var1=''
parada1= (ent(time)=parada1)?2000:parada1
parada2= (ent(time)=parada2)?2000:parada2
parada3= (ent(time)=parada3)?2000:parada3
parada4= (ent(time)=parada4)?2000:parada4
parada5= (ent(time)=parada5)?2000:parada5
v1.play()

En la variable prueba se suma el número de actividades evaluativas, en el vector Nota se almacenan las notas y en la variable suma se suman las notas obtenidas. Para una próxima prueba, es necesario reinicializar la variable var1 con la cadena vacía. Para cada parada, es necesario evitar que continúe la parada en el tiempo dado; por ello, recurrimos a asignar a cada parada lograda un tiempo de 2000 segundos (algo más de 33 minutos), garantizando que el video no se detendrá más en ese tiempo pues, como lo hemos reiterado, el video interactivo debe ser corto. Finalmente, se reanuda la reproducción del video con la función v1.play().

Definiciones

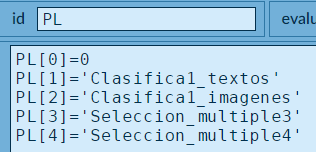

En este selector creamos los vectores Nota y frase, el primero ya usado en el control anterior y el segundo que explicamos a continuación.

Selector Programa

• Algoritmo INICIO. En este algoritmo se ejecutan las siguientes instrucciones:

L= 41
var1=''
prueba=0
parada1=5
parada2=10
parada3=15
parada4=20
parada5=25
frase[1]='Prueba de falso y verdadero'
frase[2]='Prueba de selección múltiple'
frase[3]='Prueba tipo SI/NO'
frase[4]='Puzle animado'
frase[5]='Escena 3D de GeoGebra'
oye=''
listo=''

Se inicializan las variables de cadena var1, oye y listo con contenido vacío. Asignamos los tiempos de parada a las variables parada1, ..., parada5, los cuales lo hicimos cada cinco segundos, pues es solo un video ilustrativo. En el vector frase hemos almacenado el título de la actividad correspondiente. En la variable L asignamos la duración del video, que es 41 segundos.

• Algoritmo CALCULOS. Se ejecutan las siguientes instrucciones:

  time=v1.currentTime
  para1=(ent(time)=parada1)
  para2=(ent(time)=parada2)
  para3=(ent(time)=parada3)
  para4=(ent(time)=parada4)
  para5=(ent(time)=parada5)
  parar=(para1=1)|(para2=1)|(para3=1)|(para4=1)
  |(para5=1)?v1.pause():parar
  ver=para1+para2+para3+para4+para5
  actividad2.set('oyeme',oye)
  actividad2.update()
  listo=(cargado='InputBox1')


Instrucción time=v1.currentTime. La variable de video v1.currentTime entrega el tiempo en segundos transcurrido del video, el cual se asigna a la variable time

Instrucciones parax=(ent(time)=paradax), donde $x=1,2,3,4,5$. Mediante la expresión ent(time)=paradax se evalúa si el valor entero de la variable time es igual al valor de la variable paradax, si es cierto, se asigna uno (1) a la variable parax.

Instrucción parar=(para1=1)|(para2=1)|(para3=1)|(para4=1)|(para5=1)?v1.pause():parar. Si alguna de las variables parax es uno (1), se ejecuta la función de pausar el video (pause()).

Instrucción ver=para1+para2+para3+para4+para5. Si alguna de las variables parax es uno (1), la variable ver será también igual a uno.

Instrucción actividad2.set('oyeme',oye). Para este video, hemos establecido una comunicación con la escena de GeoGebra seleccionada, de tal forma que nos retorne un mensaje en la variable cargado con el contenido InputBox1Este contenido es aplicable solo para esta escena, en otras puede ser el valor de un punto, un segmento, etc., el cual se asigna a la variable listo. Cuando esto ocurre, significa que la escena fue cargada y desaparecerá el mensaje inicial de este videoEste control se puede eliminar si se desea, se puso solo para advertir al usuario que la demora en activarse los botones es por la demora en cargar la o las escenas de GeoGebra.. La comunicación debe ir acompañada de la instrucción actividad2.update().

• Algoritmo e3. Es un evento que activa una animación.

Algunas escenas de DescartesJS, en especial las que incluyen el control tipo video, requieren de la ejecución de una animación para que las funciones y variables de video sean activadas.

Selector Gráficos

Consta de una imagen y ocho textos, de los cuales explicamos los siguientes:

• Texto [time]/[L]. Escribe en la esquina inferior derecha, la relación entre el tiempo transcurrido (time) y la duración del video (L).
• Texto Nota [s]:. Es una familia de textos que, según el número de actividades evaluativas, escribirá el texto Nota 1:, Nota 2, ..., Nota x:, en las coordenadas $(-7,3)$, $(-7,2)$, ..., $(-7,4-x)$.
• Texto [Nota[s]]. Es una familia de textos que, según el número de actividades evaluativas, escribirá el valor de la Nota 1:, Nota 2, ..., Nota x:, en las coordenadas $(-4,3)$, $(-4,2)$, ..., $(-4,4-x)$.

Los mensajes sobre las notas se escribirán en el espacio final, los cuales fueron separados en dos columnas, pues el primero debe ir con cero decimales y el segundo (la nota) con un decimal.

¡Eso es todo!... para este primer modelo

Videos interactivos en local

Existen varios posibles modelos de videos interactivos, que incorporen escenas interactivas de diferentes herramientas de autor. En este apartado nos ocuparemos de los videos interactivos con escenas de GeoGebra, los cuales pueden incluir actividades formativas o no evaluativas, actividades evaluativas o la combinación de amas.

Con actividad formativa

En el siguiente video interactivo se presenta una construcción geométrica y, al final del video, la escena interactiva obtenida.

La configuración de este segundo modelo es similar al anterior, con algunos cambios que explicamos a continuación.

• Espacio subordinado de video. En el video anterior usamos las funciones y variables de video que tiene el editor DescartesJS; sin embargo, por ser tan reducidas, en este video hemos usado una interfaz que llamamos videolocal.js, la cual es invocada por el archivo ivideo.html. Además de las funciones play() y pause(), usamos la función myVid.duration, donde myVid es el nombre del video (video1 en nuestro caso) y duration es la duración del video.




• Control de espera. En los videos interactivos con escenas de GeoGebra, se genera un retardo en la carga, tanto del video como de la escena; por ello, es recomendable controlar este retardo, pues al hacer clic en el botón de reproducción (play) se pueden presentar problemas de sincronización con los primeros segundos del videoSe recomienda no incluir actividades en los primeros 10 segundos..

  El control de espera lo hacemos con la variable que almacena el tiempo de reproducción (t), que la interfaz videolocal.js envía a DescartesJS a través de la instrucción window.parent. postMessage({type: "set", name: "t", value: contenido.value }, '*');. Esta variable la inicializamos con un valor vacío: t='', lo cual nos permite saber cuándo cambia de valor.

Mientras t='' aparecerá el mensaje ¡Cargando GeoGebra!, aunque realmente sería ¡Cargando el video! Igualmente, el control tipo botón que permite la reproducción, sólo aparecerá cuando t!=''.

• Formato de tiempo. En el vídeo anterior usamos solo el formato de segundos para indicar el tiempo de reproducción y de duración. En este video, hemos usado el formato min:seg, el cual se obtiene con la función formato_tiempo():

  tiempo_minutos=ent(time/60)
  tiempo_segundos=time%60
  tiempo= tiempo_minutos+':'+ tiempo_segundos
  duracion_minutos=ent(L/60)
  duracion_segundos=L%60
  duracion = duracion_minutos+':'+ duracion_segundos


  con time=t y L=tf, donde tf es el tiempo de duración del video enviado por la interfaz videolocal.js.
• Algoritmos. Los algoritmos INICIO y CALCULOS son muy similares a los del video anterior, con diferencia en cómo se realiza la pausa del video en CALCULOS, pues ahora no es una función de DescartesJS, sino un mensaje enviado a ivideo.html:

  L=_Eval_(tf)
  time=_Eval_(t)
  formato_tiempo()
  parada1=(L-1)
  para1=(ent(time)=parada1)
  parar=(para1=1)?video.set('play_pause','parar'):parar
  ver=para1


  Observa que la parada1 se obtiene cuando el video ha llegado a un segundo del final.

  Dado que no estamos usando las funciones y variables de video de DescartesJS, la animación, que incluimos en el primer modelo, no es necesaria.

• Evento de parada del video. Hemos incluido un algoritmo tipo evento que ejecuta las siguientes instrucciones de parada del video, cuando para1=1:

  accion='parar'
  video.set('play_pause',accion)


Esta es la interfaz videolocal.js:

Observa que cuando el mensaje es 'parar', se ejecuta la función myVid.pause();:

if (data.value == "parar") {
  myVid.pause();}

Con actividad evaluativa

Una actividad evaluativa en un video interactivo puede configurarse de tal forma que impida la continuidad del video por realizar mal la actividad o, como en el tercer modelo que presentamos, presentar un mensaje de desaprobación.

Descarga el video interactivo en este enlace:

Este video estás en capacidad, con lo explicado hasta ahora, de comprenderlo; sin embargo, explicaremos cómo se realiza la comunicación entre GeoGebra y DescartesJS.

• Controles tipo botón de verificación. En este video se presentan dos tareas a realizar, las cuales consisten en dibujar un "Arco de circunferencia". Una vez presionado el botón, se ejecutan las siguientes instrucciones:

  paso=1
  arco='ArcoCircunferencia[ C, H, J ]'
  actividad2.set('evalua',arco)
  actividad2.set('arcos','')


  El primer mensaje (actividad2.set( 'evalua',arco)) permite obtener de GeoGebra el arco pedido, mientras que el segundo (actividad2.set('arcos','')) permite obtener el arco (hecho o no) dibujado por el usuario.


  Dado que sólo usamos arcos de circunferencia, no hemos llamado la librería comandos.js, en su lugar hemos puesto el elemento requerido en la actividad tarea.html:

  var vComandosD=new Array();
  var vComandosG=new Array();
  vComandosD[1]='ArcoCircunferencia'
  vComandosG[1]='CircularArc'


• Instrucciones de verificación. En el algoritmo CALCULOS, hemos puesto las instrucciones:

  \\ Verifica que el primer arco esté bien dibujado
  arco1a=_substring_(A1,4,_length_(A1))
  arco1b=_substring_(A2,4,_length_(A2))
  verifica1a=(_Eval_(arco1b)>0)
  verifica1b=(arco1a = arco1b)
  arco_correcto1=(verifica1a)&(verifica1b)


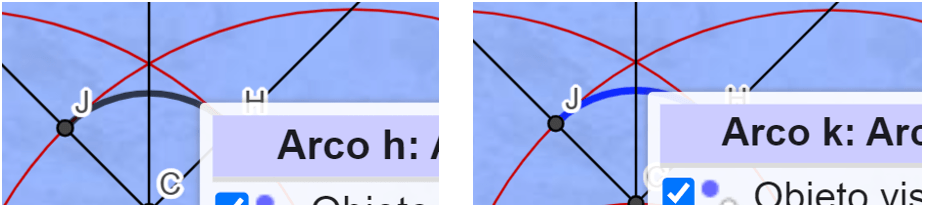

La variable A1 tiene como contenido el arco de circunferencia h dibujado por el usuario, y la variable A2 el arco k dibujado por GeoGebra.

Las demás instrucciones ya las hemos explicado, así que puedes emprender la siguiente tarea:

Con actividades evaluativas y formativas

Este último video interactivo incluye dos tipos de actividades. Para la primera, la evaluativa, hemos seleccionado dos actividades del proyecto plantillas de la Red Educativa Digital Descartes. Para la segunda, la formativa, incluimos cuatro actividades, dos de ellas corresponden a imágenes relacionadas con el video, otra actividad es de tipo lúdico, y la última es la escena de GeoGebra que se muestra en el video, para que el usuario interactúe con ella.

Muchas de las instrucciones y comandos usados en los videos anteriores, los hemos usado en este video. Las principales novedades son las siguientes: funciones adicionales de video, entre ellas las actualizaciones de tiempo de reproducción y sonido, y la incorporación de una barra de tiempo con marcas que indican cuándo el video se detendrá para abrir una actividad evaluativa o formativa.

La escena de DescartesJS la hemos configurado con un tamaño de 800×630 píxeles, sobre la que hemos agregado 10 espacios, así:

• Espacio E1. Es el espacio principal (padre) con una imagen de fondo.

• Espacio E2. Es el espacio subordinado, que comunica a DescartesJS con el interface del video (ivide0.html), lo hemos configurado con dimensiones 670×440 píxeles en las coordenadas $(70, 80)$.
• Espacios para actividades formativas. Son cuatro espacios que presentan una imagen en formato jpg, una imagen animada, una actividad no evaluativa del proyecto plantillas y la escena final de GeoGebra. Su tamaño y posición se configuraron de tal manera que se ajuste al espacio $E2$ del video.
• Espacios para actividades evaluativas. Son dos espacios subordinados con actividades evaluativas del proyecto plantillas. Estos espacios se comunican con el espacio principal E1, enviando el resultado de la evaluación en la variable var1.
• Espacio mascara. Es un espacio con fondo transparente, con la misma posición y tamaño del espacio E2. Su propósito es evitar que el usuario manipule el video; sin embargo, se puede eliminar sin afectar los elementos de la escena.
• Espacio final. Igual al usado en el video anterior.

Controles

• Control tipo botón "Play/Pause". Ya lo hemos explicado; sin embargo, hicimos un cambio en el condicional que lo muestra tiempo1<_Eval_(t2), donde t2 es el tiempo de duración del video, variable enviada por la interfaz videolocal.js del video. Cada vez que el usuario haga clic en este botón, se ejecutan esta instrucciones:

  accion2 = (accion2='parar')?'seguir':'parar'
  continua=1
  E2.set('play_pause',accion2)
  avanzado=(accion2='parar')?tiempo1:avanzado
  g.x=6


  Se destaca que a la abscisa del control gráfico g se le asigna el valor de $6$.

• Control gráfico g. Este control tiene una ordenada constante definida en la constricción como y = -E1._h/ ( 2*E1.escala ) + 1.1) que, para nuestro caso, sería igual a $-5.46$ y una abscisa que varía de $1$ a $6$, controlada en el algoritmo CALCULOS. Lo de la expresión para la ordenada, facilita el cambio de dimensiones y escala del espacio principal.





• Control gráfico sonido. Este control tiene una ordenada constante definida en la constricción como (y = -E1._h/( 2*E1.escala ) + 0.25) que, para nuestro caso, sería igual a $-6.31$ y una abscisa que varía de $1$ a $6$, controlada en el algoritmo CALCULOS.





• Control tipo botón continuar. Este botón aparece en las actividades formativas siempre que se cumpla la condición (accion='parar') & (tiempo1 = a_formativa[otro_f]); es decir, cuando la variable accion toma el valor de 'parar' y el tiempo de reproducción tiempo1 es igual al tiempo de una de las actividades formativas, que hemos almacenado en el vector a_formativa[otro_f].
• Control tipo botón continuar2. Este botón aparece en las actividades evaluativas siempre que se cumpla la condición (accion='parar') & (tiempo1 = a_evaulativa[otro_e]) & (var1!=''); es decir, cuando la variable accion toma el valor de 'parar', el tiempo de reproducción tiempo1 es igual al tiempo de una de las actividades evaluativas, que hemos almacenado en el vector a_evaluativa[otro_e] y la variable var1 sea diferente de vacío. Este último elemento de la condición hace la diferencia con el control anterior, pues el botón no se mostrará hasta que la actividad se concluya y envíe la nota al espacio principal.

Selector Definiciones

Para este video hemos puesto más definiciones que en los anteriores, con cinco vectores y dos funciones. La primera función (parada()) tiene instrucciones similares a las del botón "Play/Pause":

accion='parar'
E2.set('play_pause',accion)
g.x=6

Selector Programa

• INICIO. En este algoritmo inicializamos las siguientes variables:

  a_evaluativa[1]=44
  a_evaluativa[2]=130
  a_formativa[1]=18
  a_formativa[2]=75
  a_formativa[3]=150
  a_formativa[4]=224
  cambia=0
  t=''
  otro_e=1
  otro_f=1
  muestra=0
  accion2='parar'
  var1='


  Como usamos dos tipos de actividades, hemos usado un vector y un contador para cada tipo de actividad.

En el vector a_evaluativa[] se almacenan los tiempos de parada para las actividades evaluativas y en f_evaluativa[] los correspondientes a las actividades formativas.

• CALCULOS. En este algoritmo tenemos las siguientes instrucciones:

  tiempo1=_Eval_(t)
  tiempo2=_Eval_(t2)
  formato_tiempo()
  g.x=(g.x<1)?1:g.x
  g.x=(g.x>6)?6:g.x
  barra=(accion='parar')|(accion2='parar')?
  E2.set('actualizar_tiempo', g.x*avanzado/6):0
  sonido.x=(sonido.x<1)?1:sonido.x
  sonido.x=(sonido.x>6)?6:sonido.x
  E2.set('cambia_volumen', (sonido.x-1)*20)


  A las variables tiempo1 y tiempo2 se asignan los tiempos de reproducción y duración, respectivamente, enviadas por el espacio subordinado E2. La variable barra es muda, solo nos sirve para enviar un mensaje a la interfaz de video, que permita actualizar el tiempo de reproducción del video; por ejemplo, si el video tiene una duración (tiempo2) de $60$ segundos y se ha detenido a los $20$ segundos (tiempo1 = avanzado) y, por otra parte, a la abscisa g.x en cada parada se le asigna el valor de $6$, entonces, el mensaje enviado es '20 segundos'.

  Seguramente, te preguntarás ¿porqué este cociente $6.x/6$?, pues en cada parada será uno (1), conclusión válida, pero nos falta explicarte que en las paradas es posible cambiar el valor de g.x al retroceder el video por ello, además, hemos usado la variable avanzado en lugar de tiempo1.

  Hay cuatro instrucciones adicionales, encargadas de controlar el valor de las abscisas de los controles gráficos g y sonido, las cuales tienen valores entre $1$ y $6$.

• Evento e3. Este evento se ejecuta cuando se cumple la condición (tiempo1 = a_evaluativa[otro_e]) | (tiempo1 = a_formativa[otro_f]); es decir, cuando el tiempo de reproducción del video es igual al tiempo de alguna de las actividades. La ejecución del evento se hace con las instrucciones g.x=6 y parada().

Selector Gráficos

Hemos creado 22 objetos gráficos, de los cuales explicamos los siguientes:

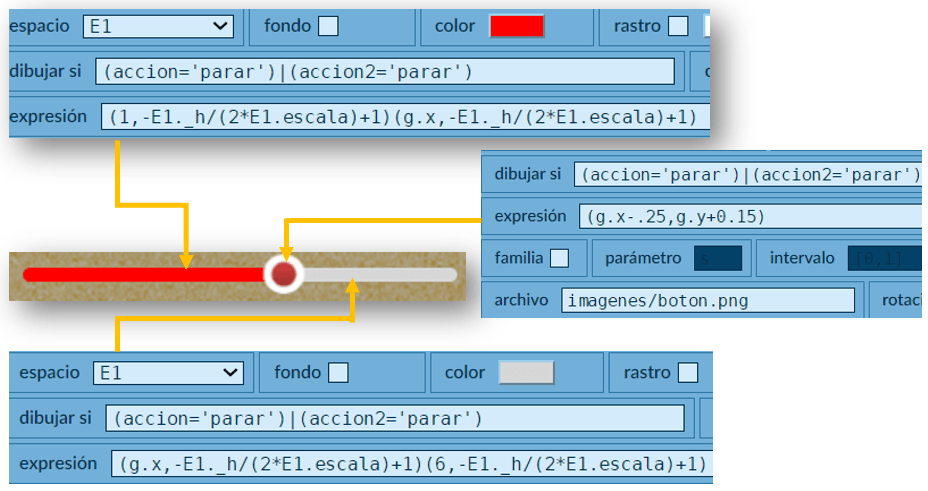

• Control de reproducción del video. Es un elemento gráfico diseñado con tres objetos gráfico:





  La imagen boton.png está vinculada al control gráfico g, por ello el usuario puede desplazarla modificando el valor de la abscisa g.x. El control se presenta cuando se cumple la condición (accion='parar') | (accion2='parar').

  En forma similar se ha diseñado el control de sonido.

• Control tipo texto con formato de tiempo. Una información que todo usuario de videos espera, es el tiempo trascurrido de reproducción y la duración del video. Para el primero, hemos usado el siguiente texto: [t1_minutos]:[t1_segundos] y para el segundo, en color naranja, /\${\color{orange} {[t2_minutos]:[t2_segundos]}}.
• Marcas de tiempo. Como lo dijimos antes, una de las novedades son las marcas de tiempo para las actividades evaluativas y formativas. Para las primeras usamos la condición (a_evaluativa[s]>0)&(tiempo1>0)&(otro_e<=s) que cumpliéndose muestra un segmento de color naranja en la abscisa (-6.8+a_evaluativa[s]*13.5/tiempo2,-5.2) y en la ordenada (-6.8+a_evaluativa[s]*13.5/tiempo2,-4.8). Las marcas para las actividades formativas son similares y en color azul.





Videos interactivos con YouTube

Google, en general, y YouTube, en particular, suministran rutinas JavaScript de programación, más conocidas como JavaScript API, las cuales permiten incrustar una aplicación Google (YouTube, Google Maps, ...) en un sitio web y controlarla mediante JavaScript. Estas API, que hemos llamado interface o interfaz, anteriormente eran una especie de plug-in que hoy en día se han estandarizado en JavaScript, buscando una mayor compatibilidad con los sistemas operativos y navegadores.

En este último apartado del libro, veremos cómo aprovechar la API de YouTube para reproducir los vídeos, pausar o detener esos videos, ajustar el volumen, o recuperar información sobre el video como su duración.

No obstante, siempre recomendamos diseñar vídeos interactivos con los modelos en local, pues no tienen dependencia externa que puedan frustrar uno de los atributos que esperamos de nuestros objetos interactivos... la perdurabilidad. Esta frustración puede presentarse por dos razones; la primera es la eliminación del vídeo por el autor, incluso en nuestro propio canal (una demanda, por ejemplo); la segunda, porque Google cambie políticas o modificaciones en los atributos de sus aplicaciones que hagan inservible la interfaz (algo similar se ha presentado con la API de Google Maps, al modificar la llamada API key).

Cambio de políticas de YouTube

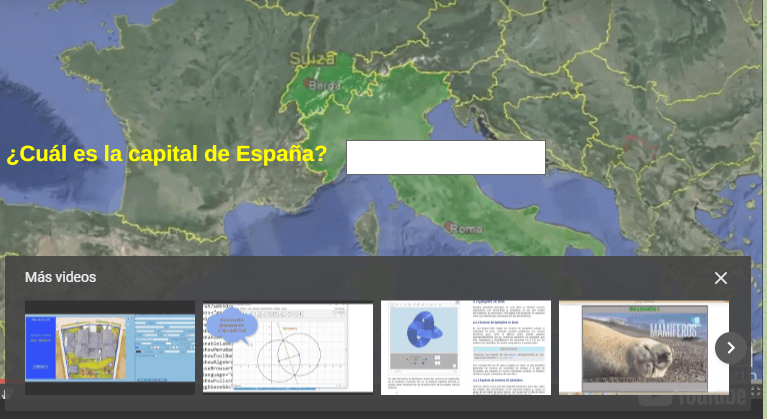

Inicialmente, interactúa con el siguiente video interactivo, en el que hemos enlazado a un video de YouTube.

Videos ocultos

Una costumbre de los youtuber es ocultar algunos videos, bien sea porque los crean como prueba o para compartir con un grupo de amigos, colegas, alumnos o familiares. En nuestro caso, solíamos crear videos en YouTube para incorporarlos en nuestros videos interactivos, como la interactividad no estaba en YouTube sino en la escena DescartesJS, apenas era obvio que el video se publicara como oculto. Pero, en 2021, YouTube toma una decisión que afectó varios de nuestros videos interactivos, entre ellos el video anterior (ahora corregido). La nueva política es la siguiente:

Así las cosas, una primera recomendación es publicar los videos con visibilidad para todo el mundo, así para "casi todo el mundo" el video no tenga sentido:

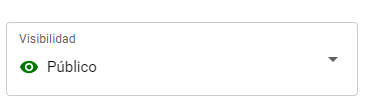

Videos relacionados

Habrás notado que en cada parada del video anterior aparecen los videos relacionados, en la parte inferior de la pantalla. Si revisas el archivo ivideo (puesto en el espacio subordinado), observarás que tenemos una etiqueta <iframe>, con el siguiente video de YouTube: https://www.youtube.com/embed/JT8DqP64yIE? enablejsapi=1 &html5=1 &rel=0 &autoplay=0&controls=0 &showinfo=0 &start=1 &disablekb=1

Las igualdades que están después del interrogante son parámetros de la API de YouTube, que funcionaban bien en el momento de crear el video, entre ellos rel=0 cuya función era evitar que aparecieran los molestos videos relacionados, pues "a partir del 25 de septiembre de 2018 dicho parámetro deja de funcionar". Sin embargo, como un "paño de agua tibia", YouTube acepta que los videos relacionados sean los de tu canal, siempre que el video esté en una "lista de reproducción.

Una segunda recomendación es no tener el video en la lista de reproducción, en lugar de ello podemos usar un espacio tipo "máscara" que oculte los videos relacionados; por ejemplo, en la imagen anterior podemos poner un espacio en la parte inferior, que oculte los videos relacionados y en dicho espacio realizar la actividad evaluativa mostrada en la imagen.

Autoplay en los videos YouTube.

Parece que 2018 fue un año de cambio radical en las políticas de YouTube, pues en el mes de abril de ese año, el parámetro autoplay=1 deja de funcionar, política a la que se adhieren la mayoría de navegadores con el argumento principal de "mejorar la experiencia del usuario". Si vuelves a revisar nuestro código, notarás que no nos afecta pues habíamos puesto autoplay=0; sin embargo, es posible que tengas la idea de un video interactivo en el cual la auto reproducción sea fundamental, YouTube te permite hacerlo siempre que silencies el video con el parámetro mute=0.

Nuestra recomendación: o, mejor, eliminar el "autoplay" y dejar que el usuario tenga que hacer clic para iniciar el video interactivo, como en nuestro primer ejemplo.

Videos embebidos de YouTube embed.

Para nuestros videos interactivos, con YouTube, es "absolutamente necesario" que el video permita la inserción. En los tres últimos años, nos llevamos una sorpresa cuando en algunos de nuestros contenidos digitales que incorporaban (embebían) videos de YouTube nos aparecía el mensaje:

Se trata de una nueva política, la cual permite al dueño del video activar o no una casilla de inserción que, obviamente, los youtuber con propósitos de monetizar corrieron a desactivarla, obligando al usuario a ver el video directamente en el canal de YouTube.

Por supuesto, para nuestros propósitos (no monetizables) esta política nos afectó significativamente.

Recomendación: usa tu propio canal en YouTube.

¿Usar o no los videos de YouTube?

¡Claro que sí!, si bien recomendamos usar nuestros videos en local, no por ello desconocemos la riqueza que tenemos en YouTube; por ejemplo, en el siguiente video interactivo no usamos un video de YouTube ¡Usamos nueve videos de YouTube! Observa el video para probar nuestra afirmación, cerca del final hay una actividad interactiva que incluye la mayoría de los videos.

El espacio principal, del video interactivo, se comunica con nueve videos de YouTube, enviando mensajes con el código del video y los tiempos de inicio y final de reproducción del video. No obstante, por las continuas políticas de YouTube, no podemos garantizar que este video sea perdurable en el tiempo. Una recomendación, para garantizar un mínimo de perdurabilidad, es usar canales educativos (universidades, por ejemplo), de organizaciones gubernamentales como la NASA o canales de divulgación como los usados en el video anterior; por ahora, después de dos años de creado, los nueve videos siguen funcionando.

Último modelo de video interactivo

Existen muchas posibilidades de diseño de un video interactivo, cuya configuración varía en el tamaño de la escena, posición y tamaño del video, cantidad de actividades, imágenes, colores, etcétera. Como parte final de este capítulo y del libro, presentamos y explicamos un modelo en el que el video ocupa un buen porcentaje de la escena (un poco mas del 80%), incluye tres tipos de actividades (evaluativas, formativas e informativas), botones independientes para las acciones de reproducir y pausar, nueve vectores, seis funciones, dos eventos (uno para las paradas del video y otro para el cálculo de notas).

Algo que es importante diferenciar tiene que ver con las "actividades informativas", que también usamos en el video del apartado 6.6.1. Nuestra postura es que un video no puede considerarse interactivo solo por el hecho de "hacer clic" en un botón, como ocurre con las actividades informativas que, en parte, están presentes en el video de la introducción de este capítulo (apartado 6.1). El video es interactivo porque tiene actividades interactivas (formativas o evaluativas).

El video

El video que hemos seleccionado es del Canal Encuentro de Argentina, publicado el 29 de mayo de 2015, con más de 38,000 visualizaciones.

El código del video es 8CUda-VITTY, el cual pusimos en el archivo de la interfaz del video: ivideo.html.

<div class="" id="descartes_d">
  <iframe id="video"
  src="https://www.youtube.com/embed/8CUda-VITTY?enablejs
  api=1&html5=1&rel=0&autoplay=0&controls=0&showinfo=0&
  start=1&disablekb=1" width="853px" height="480px"
  frameborder="0" allowfullscreen></iframe>
<div>

Los parámetros de YouTube, pese a que algunos no funcionan, los hemos dejado sólo para describirlos, ellos son:

• enablejsapi=1. Establecer este parámetro en 1 activa la API de JavaScript.
• html5=1. Obsoleto, era necesario cuando el video se reproducía en formato flash, con el parámetro en 1, el video se mostraba como HTML5 si estaba disponible, o como respaldo en Flash Player.
• rel=0. Su propósito era evitar que los videos relacionados no se mostraran. Ahora no funciona así.
• autoplay=0. El valor predeterminado es 0; es decir, no es necesario poner este parámetro. Define si el video inicial se reproduce automáticamente o no cuando se carga el reproductor. La nueva política exige que autoplay=1 vaya acompañado del parámetro mute=1.
• controls=0. El valor predeterminado es 1. Este parámetro indica si se muestran o no los controles del reproductor de video. Dado que el video interactivo usa sus propios controles, hemos puesto el parámetro en cero.
• showinfo=0. Obsoleto. Si se establecía el valor del parámetro en 0, el reproductor no mostraba información como el título del video o el usuario que lo subió antes de comenzar la reproducción.

• start=1. Este parámetro permite que el reproductor inicie la reproducción del video en el número exacto de segundos proporcionados desde el comienzo del video. Lo hemos puesto solo por ilustración.
• disablekb=1. El valor predeterminado es 0. Establecer el valor en 1 desactiva los controles de teclado del reproductor. Al no estar activados los controles, el usuario puede usar teclas como la Barra espaciadora para reproducir/pausar o las Flechas para controlar el avance/retroceso o el control de volumen.

El video interactivo

Puedes, antes de continuar, ver el video interactivo diseñado:

El video lo puedes descargar en este enlace: .

Selector Definiciones

Empezamos con este selector, pues la comprensión de los demás dependen de la descripción de los elemento de este selector. Hemos creado nueve vectores y seis funciones, así:

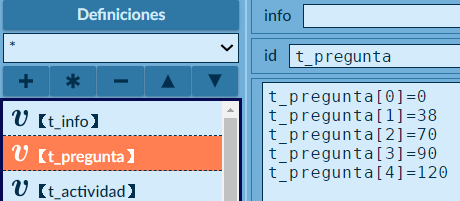

• Vectores con los tiempos de actividades. Son los vectores t_info[], t_pregunta[] y t_actividad[], que almacenan el tiempo en el que el video debe ser pausado para mostrar las actividades informativas, evaluativas y formativas, respectivamente.


• Vector de imágenes. Configurado para cargar hasta 10 imágenes para actividades informativas. Estas imágenes deben ir en la carpeta informacion con un tamaño cercano a los 600×440 píxeles.
• Vectores con las carpetas de actividades. Son los vectores AC[] y PL[] que almacenan los nombres de las carpetas correspondientes a las actividades formativas y evaluativas, respectivamente.

• Vector archivo[]. Almacena el archivo indexb.html de las plantillas usadas en este video interactivo. Si la plantilla tiene como archivo ejecutable index.html, se sugiere cambiarlo a indexb.html.
• Vector escena[]. Almacena el archivo index.html de las actividades formativas.
• Vector promedio[]. Almacena la nota obtenida en cada actividad evaluativa.

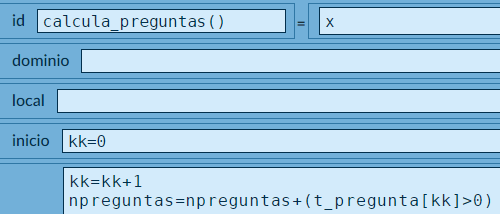

• Función calcula_preguntas(). Es un función que calcula cuántas preguntas están definidas en el vector PR. En forma similar se calcula el número de actividades evaluativas e informativas. Se parte del supuesto que no serán mas de 11.


• Función calcula_plantillas(). Realmente no calcula, lo que hace es asignar un archivo al vector archivo[]; por ejemplo, a archivo[1] se le asigna 'Clasifica1_textos/indexb.html'. En forma similar se crea la función calcula_escenas().
• Función calcula_mensajes(). Dependiendo del número de actividades, determina el mensaje a poner en el pantallazo inicial.
• Función formato_tiempo(). Explicado en el video anterior, solo hemos cambiado el nombre de las variables y usado un condicional para que el formato se ajuste al estándar; por ejemplo, en lugar de '3:25', escribirá '03:25'.

Selector Espacios

De los seis espacios creados, solo describimos los espacios E1 y E2, pues los demás ya han sido explicados.

Espacio E1. Corresponde a las actividades evaluativas, cuyos archivos ejecutables están almacenados en el vector archivo[]. Dado que, en este ejemplo, estamos usando plantillas con archivos indexb.html (no escalables), las dimensiones de este espacio son 790×500 pixeles.

Espacio E2. Corresponde a las actividades formativas, cuyos archivos ejecutables están almacenados en el vector escena[].

Selector Controles

Son 12 controles, de los cuales explicamos los siguientes:

• Control tipo botón Inicio. Este botón aparece cuando la variable inicia es cero; es decir, al principio del video. Lo describimos porque, una vez se haga clic, tendría que iniciar la reproducción del video; sin embargo, en navegadores como Chrome ello no ocurre, por lo que debe hacerse clic sobre el botón de YouTube. Esta anomalía la hemos tenido en cuenta para que el espacio mascara se active cuando tiempo1>3.
• Control tipo botón silencio. Además de la barra de sonido, incluimos el botón volumen, que una vez se haga clic en este botón, da paso para que aparezca el botón silencio, indicando que el audio ha sido inactivado, al hacer clic sobre este segundo botón, el audio se activa nuevamente.

En el selector Programa no hay necesidad de mayores explicaciones a las ya dadas anteriormente, excepto por la instrucción utilizada para que las variables para1, para2 y para3 sean verdaderas.

Por ejemplo, para1 es verdadera cuando: ent(tiempo1) = t_actividad[act], o cuando ent(tiempo1)-1 = t_actividad[act], o cuando ent(tiempo1)+1 = t_actividad[act] es verdadero. Hemos recurrido a estas tres posibilidades, pues por las cifras decimales, es posible que la primera posibilidad no se cumpla.

Tampoco daremos explicaciones sobre el selector Gráficos, pues ya estás en capacidad de entender cada uno de los objetos gráficos empleados.

Con este último modelo, estarás en capacidad de incluir, también, actividades evaluativas y formativas de GeoGebra, como las que te proponemos en la siguiente tarea:

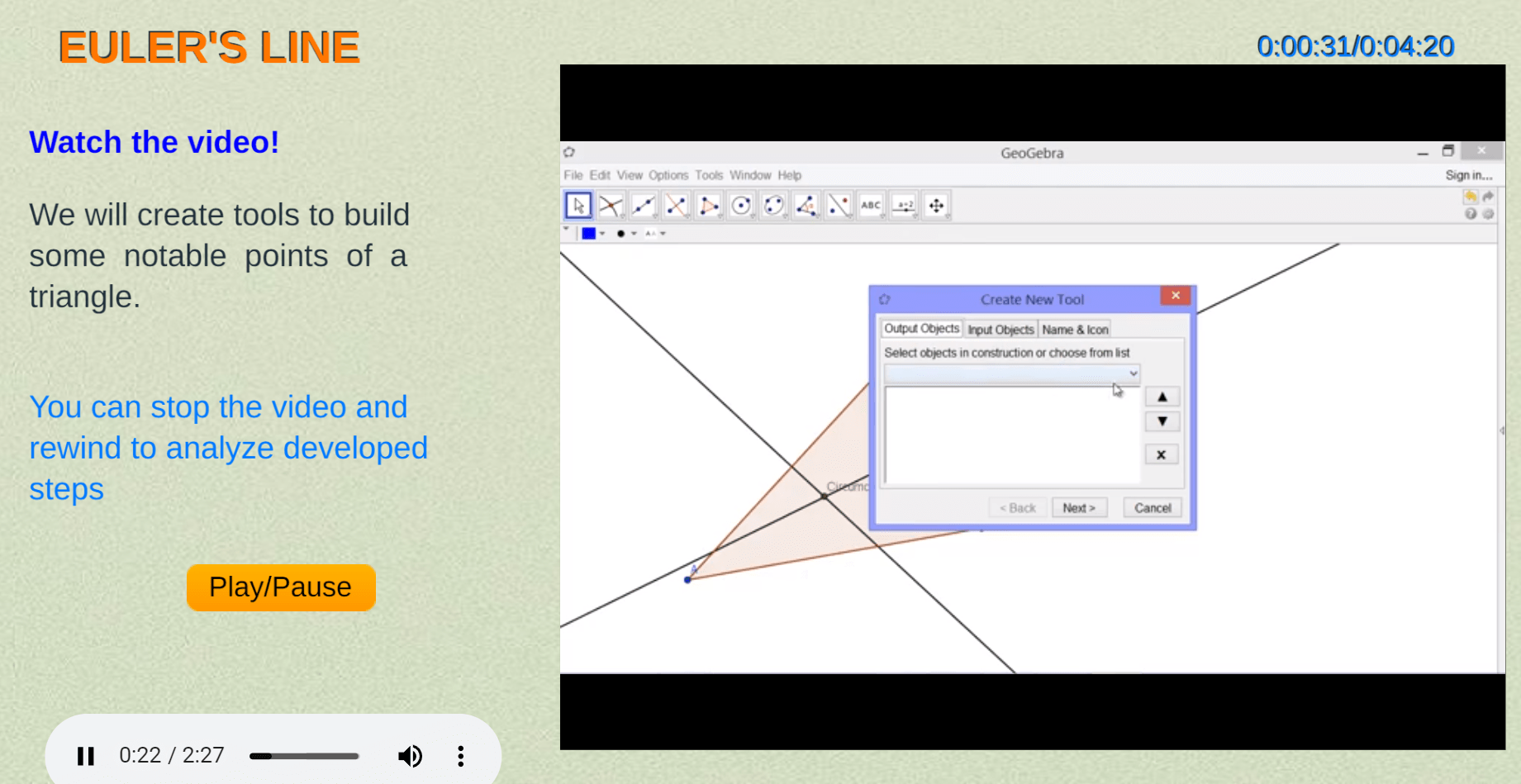

Haz clic en las siguientes imágenes, para que interactúes con los videos interactivos propuestos en la tarea.
