SUPERFICIES CURIOSAS - II
Geometría


PLANO PROYECTIVO REAL

En esta página se muestran otras superficies que corresponden a inmersiones del plano proyectivo en el espacio afín ordinario. Una de ellas, la superficie de Boy, ya se mostró en la anterior unidad sobre curvas curiosas en base a la parametrización de Bernard Morin (1978) pero aquí se presenta otra parametrización, la de Bryant-Kusner posterior a la de Morin. Así mismo se muestran: la denominada superficie de Morin y dos superficies más de las estudiadas por Steiner.

SUPERFICIE DE BOY (PARAMETRIZACIÓN DE BRYANT-KUSNER)

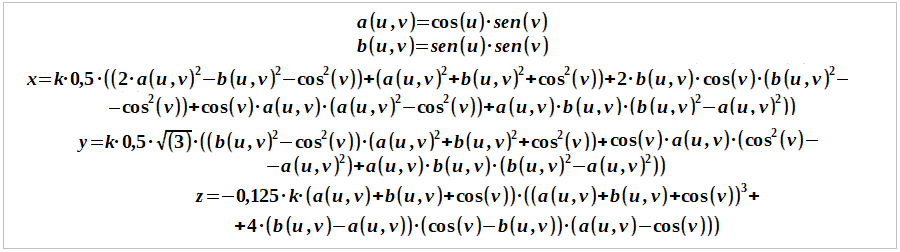

Las ecuaciones paramétricas que definen a una superficie de Boy (topológicamente equivalente al bonete cruzado o Cross-Cap), según la parametrización llevada a cabo por Robert Bryant y Rob Kusner, son:

paramétricas de Bryant-Kusner para la superficie de Boy

Las variables u y v toman valores en el intervalo [0, Π].

OTRA FORMA DE LA SUPERFICIE DE BOY

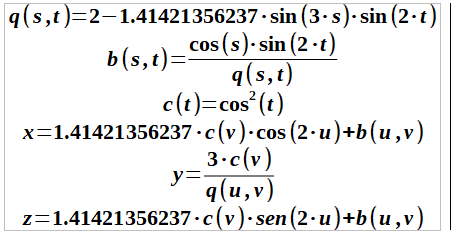

Las ecuaciones paramétricas que definen a esta otra versión de la superficie de Boy son:

paramétricas otra versión superficie de Boy

Las variables u toman valores en el intervalo [-Π/2, Π/2] y v toman valores en el intervalo [0, Π].

SUPERFICIE DE MORIN

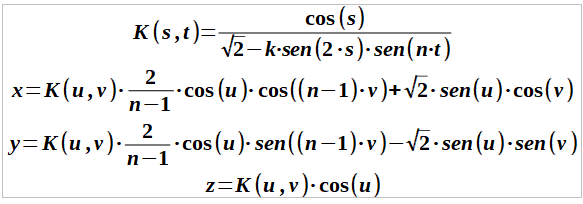

La superficie de Morin es una inmersión de la esfera que interviene en la fase central de la inversión de la esfera y que Bernard Morin y Jean-Pierre Petit mostraron en un artículo realmente curioso. Las ecuaciones paramétricas usadas son las correspondientes a la parametrización cartesiana de François Apéry:

paramétricas superficie de Morin

La variable u toma valores en el intervalo [0, Π] y v en el [0, 2·Π]. Manteniendo en la escena k=1 y dándo al parámetro n en valor 3, aparece la superficie de Boy.

OTRA SUPERFICIE DE STEINER

Superficie que muestra un gran parecido con la denominada superficie romana de Steiner. Fue otra de las superficies que dicho matemático descubrió en sus intentos de inmersión del plano proyectivo en el espacio afin ordinario. Sus ecuaciones paramétricas son:

paramétricas otra superficie de Steiner

La variable u toma valores en el intervalo [0, 1] y v en el [0, 2·Π].

LA COPA CRUZ DE STEINER

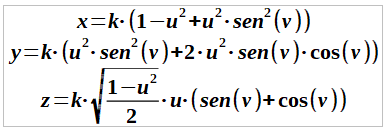

Otra de las superficies de Steiner. El nombre dado es una traducción literal de "cross-cup" cuyo origen está en su similitud con "cross-cap". Sus ecuaciones paramétricas son:

paramétricas

La variable u toma valores en el intervalo [0, 1] y v en el [0, 2·Π].





Autor: Josep Mª Navarro Canut (2019)
Adaptada a DescartesJS


ProyectoDescartes.org. Año 2018



Licencia de Creative Commons
Los contenidos de esta unidad didáctica están bajo una licencia de Creative Commons si no se indica lo contrario.
