SUPERFICIES CURIOSAS - II
Geometría


TOROS - V

TORO ÓVALOS DE CASSINI-1

En este caso la superficie toroidal tiene por curva generatriz a los óvalos de Cassini. Las ecuaciones paramétricas son:

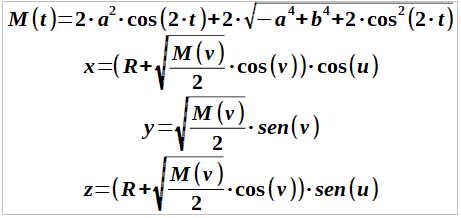

paramétricas toro óvalo de Cassini 1

Las variables u y v toman valores en el intervalo [0, 2·Π].



TORO ÓVALOS DE CASSINI-2

Rotamos la generatriz 90º respecto a la de la superficie anterior. Sus ecuaciones paramétricas son:

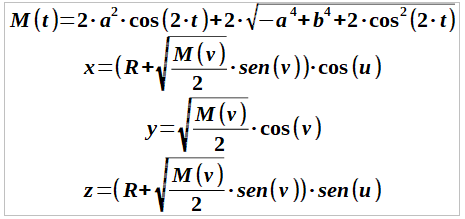

paramétricas toro óvalo de Cassini 2

Las variables u y v toman valores en el intervalo [0, 2·Π].

TORO LEMNISCATA DE GERONO - 1

Generando una superficie toroidal cuya generatriz es una lemniscata de Gerono. Las ecuaciones paramétricas correspondientes son:

paramétricas lemniscata de Gerono 1

Las variables u y v toman valores en el intervalo [0, 2·Π].

TORO LEMNISCATA DE GERONO - 2

En esta superficie toroidal se ha rotado la generatriz 90º. Las ecuaciones paramétricas que la definen son:

paramétricas lemniscata de Gerono 2

Las variables u y v toman valores en el intervalo [0, 2·Π].

TORO TRICÚSPIDE-1

En la siguiente escena se muestra una superficie toroidal cuya generatriz es una tricúspide. Las ecuaciones paramétricas que lo definen son:

paramétricas toro tricúspide 1

Las variables u y v toman valores en el intervalo [0, 2·Π].

TORO TRICÚSPIDE-2

Ahora rotamos la generatriz 45º. Las ecuaciones paramétricas ahora son:

paramétricas toro tricúspide 2

Las variables u y v toman valores en el intervalo [0, 2·Π].
