HORMIGÓN ARMADO - DISEÑO A FLEXIÓN DE SECCIONES RECTANGULARES
Ingeniería Civil

Diseño a flexión de una sección transversal con refuerzo a tracción

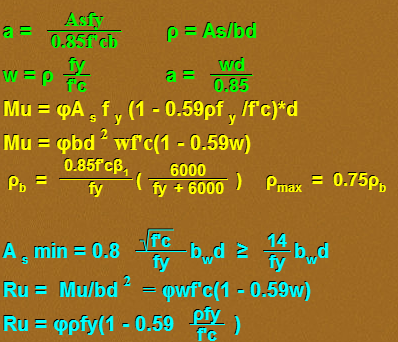

Las expresiones generales para el diseño de secciones rectangulares a tracción se muestran en la siguiente imagen:

Fórmulas

Estas expresiones son utilizadas en la siguiente escena interactiva:
Actividad 1. Calcular el refuerzo requerido en una sección rectangular.
En la escena se muestra un viga continua y su sección transversal. Se propone calcular el refuerzo requerido para resistir el momento flexionante en cada tramo. Puedes cambiar algunas propiedades geométricas o mecánicas de los materiales.

En el cálculo final del refuerzo, es posible cambiar el valor del momento.
Diseño a flexión de una sección transversal con refuerzo a compresión

En las siguiente escena, puedes practicar con el diseño de secciones transversales doblemente reforzadas.
Actividad 2. Calcular el refuerzo a tracción requerido en una sección rectangular.
En la escena se muestra un viga continua y su sección transversal. Se propone calcular el refuerzo requerido para resistir el momento flexionante en cada tramo. Puedes cambiar algunas propiedades geométricas o mecánicas de los materiales.

Realiza varios ejercicios hasta que estés seguro de haber comprendido cómo se calcula el refuerzo.
