Ejercicios propuestos - Capítulo V

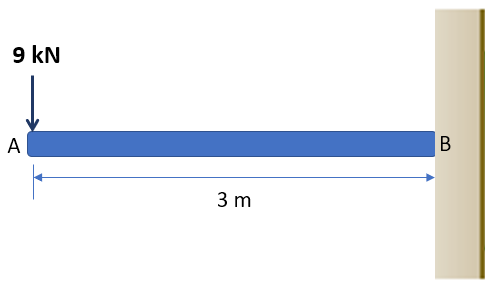

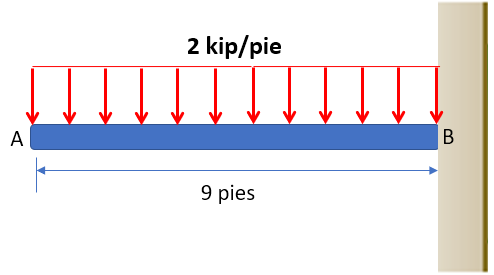

Halla las ecuaciones de fuerza cortante y de momento. Dibuja los diagramas de fuerza cortante y de momento para la siguiente viga en voladizo.

1.


2.


3.


4.


5.


6.


7.


8.


9.

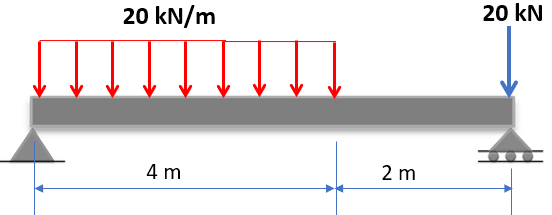

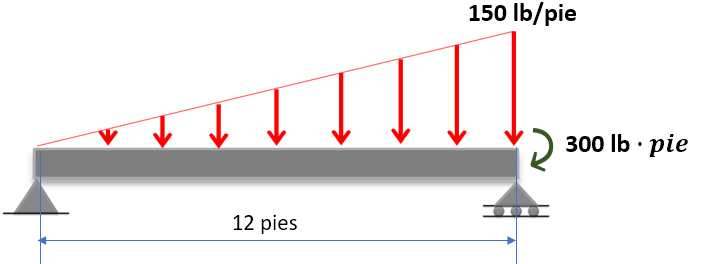

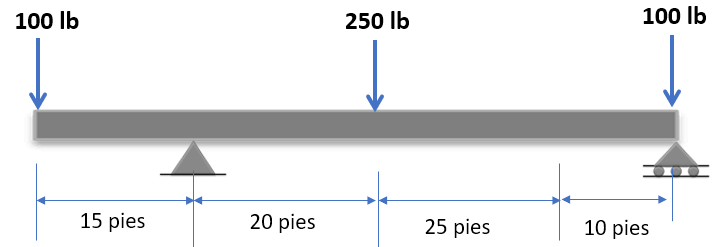

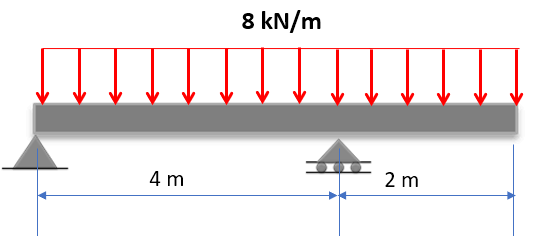

Dibuja los diagramas de fuerza cortante y momento flector, y calcula el valor máximo a) de la fuerza cortante, b) del momento flector.

10.


11.


12.
