LIBRO DIGITAL INTERACTIVO




TEORÍA DE LA RELATIVIDAD





Autor de escenas: José Luis San Emeterio Peña
Diseño del libro: Juan Guillermo Rivera Berrío





2016


1

1. Introducción



La Teoría de la Relatividad de Einstein se publicó en dos etapas:

En 1905 dio a conocer la Teoría de la Relatividad Especial, válida para sistemas de referencia inerciales.

En 1916 completó su trabajo con la Teoría de la Relatividad Generalizada, apta para cualquier sistema de referencia.

Nosotros trabajaremos sólo con la primera de las dos, la más sencilla y adecuada al currículo de Bachillerato.

No obstante es ya una teoría revolucionaria, una forma de pensar que nos hace comprender que la razón humana es capaz de elevarse por encima de nuestra intuición, de nuestro "sentido común", limitado en realidad por prejuicios no bien contrastados con la experiencia.


2

En la imagen vemos una caja amarilla que se mueve en el interior de un tren.
El movimiento de este objeto es estudiado por dos observadores: Uno de ellos, O, está en reposo junto a la vía. Mientras que otro se mueve con el tren, aunque esté quieto en su interior.



Cada observador tiene su propio sistema de coordenadas y su reloj para estudiar el movimiento de la caja. Tratamos con dos sistemas de referencia en movimiento relativo.

Por otro lado, recordemos el primero de los principios de la Dinámica de Newton , el principio de inercia, que podemos enunciar así: Para que un cuerpo posea aceleración debe actuar una fuerza exterior sobre él.

Si desde un sistema de referencia se cumple este principio, el sistema se considera inercial.

¿Son todos los sistemas de referencia inerciales?.

Para responder esta pregunta es mejor que nos introduzcamos en el siguiente apartado, el Principio de Relatividad.


3

1.1 Principio de la relatividad

El principio de Relatividad clásico fue establecido por Galileo, para estudiar fenómenos desde diferentes sistemas de referencia. Para entenderlo, volveremos al caso del objeto que se mueve en un tren y es vigilado por un observador en el tren (sistema de referencia propio) y otro, en reposo, en el exterior.

En este caso trataremos de determinar las características del movimiento y comparar los resultados del movimiento de la caja desde el punto de vista de los dos observadores.

También podremos ver qué ocurre si aceleramos el movimiento del tren o si cambiamos el coeficiente de fricción entre la caja y el suelo del tren.

Pra ello, observa la escena interactiva de la siguiente página. Es conveniente leer el contenido de la ayuda y seguir las actividades 1, 2 y 3. De esta forma llegaremos a entender claramente el contenido del Principio de Relatividad en su forma clásica, atribuido a Galileo.

4

1.1 Principio de la relatividad


Ampliar

5

1.2 Conclusiones sobre la teoría clásica relativista

El problema de la relatividad en la Física clásica consiste en comparar cómo se ven fenómenos físicos desde dos sistemas de referencia animados de movimiento uno respecto a otro. De la teoría clásica debemos retener estas nociones esenciales:


Sistemas de referencia inerciales

Se denominan así aquellos en los que se cumple el principio de inercia: Para que un cuerpo posea aceleración ha de actuar sobre el una fuerza exterior. En estos sistemas se cumplen, por extensión los otros dos principios de la Dinámica de Newton.

Referencia con movimiento uniforme

Si un sistema es inercial, también lo será cualquier otro que posea movimiento rectilíneo y uniforme respecto al anterior.

Sistemas no inerciales

Desde un sistema en movimiento acelerado respecto a uno inercial, se observan fuerzas falsas llamadas de inercia. Este tipo de sistemas con fuerzas ficticias es no inercial (pueden observarse aceleraciones sin fuerzas reales).

Principio de relatividad

Desde cualquier sistema de referencia inercial se observan las mismas leyes físicas (desde todos ellos se miden las mismas fuerzas).

6

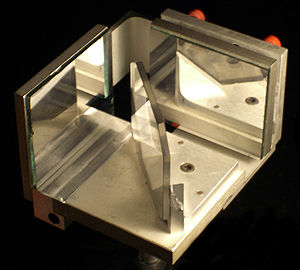

2.1 El experimento de Michelson y Morley

Cuando nuestro coche se cruza con otro, la velocidad relativa de uno respecto al otro es la suma de las dos velocidades. Del mismo modo, Si un coche nos adelanta, su velocidad respecto a nosotros es la diferencia de velocidades de los dos vehículos.

Con esta sencilla ley de suma de velocidades Michelson y Morley trataron de medir, entre 1881 y 1887, la velocidad de la Tierra respecto al éter, la supuesta sustancia inmóvil que debía servir de medio para la propagación de la luz. En su aparato, un haz de luz se separaba en dos al atravesar un elemento semireflectante.
Los dos haces seguían caminos diferentes que hacíamos converger en un detector donde podríamos observar la figura de interferencia entre ambos haces. En la siguiente página observamos una simulación del aparato. las actividades 1, 2 y 3 nos permiten reproducir el experimento. El experimento logró demostrar algo no previsto: el éter no existe y la luz no respeta la ley clásica de suma de velocidades.

7

2.1 El experimento de Michelson y Morley


Ampliar

8

2.2 El problema del campo magnético

Maxwell fue el gran m onstruo que desarrolló la teoría del electromagnetismo en el siglo XIX. Su teoría, que aún utilizamos en nuestros aparatos, da lugar a una importante contradicción con la mecánica clásica que podemos ver bien así: Consideramos dos partículas de igual masa y carga que marchan en paralelo, con una velocidad igual. Ejercen dos fuerzas diferentes una sobre otra.

Por un lado actúa la repulsión electrostática, determinada por la ley de Coulomb. Por otro lado, hay entre las dos una fuerza de atracción magnética, determinada por la ley de Lorentz.

Entremos en la escena de la página siguiente para comprender la paradoja que se produce cuando buscamos a qué velocidad las dos fuerzas se equilibran. Pulsemos el botón de ayuda para entender la escena y realicemos las actividades propuestas.

9

2.2 El problema del campo magnético


Ampliar

10

2.3 Conclusiones sobre el fracaso de la teoría clásica

Hay dos fracasos de la Física clásica detrás del origen de la Teoría de la Relatividad:


El fracaso teórico del electromagnetismo

Las fuerzas magnéticas se aprecian de forma diferente desde dos sistemas de referencia con velocidades diferentes, incumpliéndose el principio clásico de relatividad. La diferencia se hace llamativa si consideramos partículas a la velocidad de la luz.

El experimento de Michelson y Morley

En este experimento se determinó que todos los observadores, independientemente de su estado de movimiento, miden el mismo valor para la velocidad de la luz en el vacío.

Lorentz trató de explicar este resultado suponiendo que los cuerpos se acortan en un factor:
donde v es la velocidad del cuerpo y c es la de la luz.

11

3.1 Principio de la Relatividad según Einstein

En vez de buscar formas de justificar los resultados inesperados del experimento de Michelson o las contradicciones teóricas del electromagnetismo, Einstein decidió construir una nueva Mecánica a partir de los hechos constatados.

Además, pensaba que la noción de simetría debía ser importante: los fenómenos naturales deben regirse por las mismas leyes para cualquier observador.

Por eso, en 1905, formuló así el nuevo Principio de la Relatividad

1. Las leyes de la Física deben ser iguales para observadores en cualquier sistema de referencia inercial. Posteriormente, en 1916, extendería este postulado a observadores en cualquier sistema de referencia.

2. La velocidad de la luz en el vacío es una constante igual para todos los observadores.

Este principio no parece una modificación muy importante del galileano. Pronto veremos que sus implicaciones son profundas.

12

3.2 Dilatación del tiempo

El cuadro de Dalí "La persistencia de la memoria"(1931) no es, sin duda, ajeno al debate que provocaba en la época la primera implicación del nuevo principio de Einstein: el tiempo no puede transcurrir de la misma forma para diferentes observadores.

En la escena de la página siguiente vamos a estudiar este fenómeno a partir de un sencillo experimento ideal en el que observamos la trayectoria de un fotón desde un punto a otro, visto desde sistemas diferentes.

Es importante que en la escena pulsemos el botón de ayuda y sigamos las instrucciones de las actividades 1, 2 y 3.

13

3.2 Dilatación del tiempo


Ampliar

14

3.3 Contracción del espacio



En el apartado anterior hay un detalle que no hemos tenido en cuenta: la contracción de Lorentz de los cuerpos en movimiento, que mencionamos con la experiencia de Michelson y Morley.

En la escena de la siguiente página corregimos este defecto. Dando a la velocidad del tren un valor alto (próximo a c) podemos ver que la longitud del tren, para el observador externo, se hace muy pequeña en la dirección del movimiento, aunque se conserva la anchura.

En resumen, la longitud de un cuerpo en movimiento se ve determinada por la expresión:


donde lo es la longitud propia del objeto (la longitud en el sistema de referencia en que está en reposo) y gamma es el coeficiente relativista ya empleado al hablar del tiempo.

15

3.3 Contracción del espacio


Ampliar

16

3.4 Composición de velocidades



Si las longitudes y los tiempos se perciben de forma diferente en sistemas de referencia en movimiento relativo, resulta evidente que la ley clásica de composición de velocidades tampoco puede respetarse.

En la escena de la siguiente página podemos estudiar las velocidades absolutas (respecto al suelo) y relativas (una respecto a otra) de dos naves ultrarrápidas.

Hacinedo clic el botón Ayuda obtenemos la explicación del funcionamiento de la escena. Por otra parte, las actividades 1, 2 y 3 nos apoyan para sacar partido de ella

17

3.4 Composición de velocidades


Ampliar

18

3.5 Conclusiones sobre el nuevo principio relativista

El principio relativista de Einstein consta de dos partes:

1.Las leyes de la Física deben ser iguales para observadores en cualquier sistema de referencia inercial. Posteriormente, en 1916, extendería este postulado a observadores en cualquier sistema de referencia.

2.La velocidad de la luz en el vacío es una constante igual para todos los observadores.

Como consecuencia se producen diferencias en magnitudes fundamentales de la Física según el sistema de referencia en que se midan


Magnitud

Sistema de referencia propio

Sistema de referencia absoluto

Tiempo

to

Longitud

lo

19

3.5 Conclusiones sobre el nuevo principio relativista



En las expresiones anteriores, el parámetro gamma vale:



siendo v la velocidad del sistema móvil y c la de la luz.

Además para hallar la velocidad relativa de un cuerpo de velocidad absoluta V2 respecto a otro de velocidad V1 debemos emplear la expresión:



20

4. Otras magnitudes relativistas



4.1 El momento lineal



Una de las leyes más importantes de la Física que debe ser cierta desde todo sistema inercial es la de la conservación del momento lineal o cantidad de movimiento. De acuerdo con este principio, cuando un cuerpo se desintegra en varios fragmentos, el momento lineal total debe ser igual al que poseía antes de la desintegración.



Con la escena de la siguiente página demostramos que el studio del momento lineal dentro de la mecánica relativista exige una profunda alteración de varios conceptos clásicos.

Sigamos las actividades de Ayuda, 1, 2 y 3 para comprenderlo

21

4.1 El momento lineal



Ampliar

22

4.2 Masa y energía


Cuando aumenta la velocidad de un cuerpo, aumenta su energía cinética. Según la teoría de la relatividad, también aumenta su masa. Este paralelismo se hace muy significativo cuando realizamos el estudio de la simulación adjunta.

A través de ella, siguiendo las actividades que se proponen, podemos comprender que la masa y la energía son aspectos diferentes de la misma realidad. La masa se puede transformar en energía y viceversa.

Ampliar

Esta conclusión no vale sólo para la energía cinética. Para otras formas de energía, lo ilustramos en las siguientes dos páginas.

23

4.3 Energía térmica y masa de un gas


Vemos un mol de partículas de helio dentro de una caja. Elevando su temperatura billones de grados podemos comparar el valor que toman la masa del gas y la velocidad media de sus átomos, desde el punto de vista clásico y desde el relativista. Podemos comprobar cómo, calentando un gas, aumentamos su masa

Ampliar


En realidad este efecto sería aplicable a cualquier cuerpo: Cualquier aumento de energía interna, como es el caso de un aumento de temperatura, comporta un aumento de masa, solo perceptible cuando las partículas se mueven a velocidades muy grandes.

24

4.4 Energía solar


Ampliar

Podemos controlar la temperatura superficial y el brillo de una estrella. El programa nos informa de la potencia emitida por la estrella en teravatios (billones de vatios perdidos en forma de radiación electromagnética) y la pérdida de masa en kilogramos por segundo que supone esa emisión.

Como referencia, también nos relaciona la luz de esa estrella con la de nuestro propio Sol (cuyo radio se toma como unidad)


Si tememos que la estrella pierda demasiada masa en poco tiempo, pensemos que el Sol, por ejemplo, tiene una masa de 2·1030 kg, de forma que tardará muchos miles de millones de años en perder una fracción apreciable de su peso.

25

4.5 Conclusiones sobre otras magnitudes relativistas


26

5. Algunos impactos de la teoría



5.1 La posibilidad de viajes interestelares



Siendo la velocidad de la luz el límite previsible para la rapidez de cualquier nave, parece imposible la realización de viajes a otros sistemas solares, puesto que el tiempo de ida y vuelta sería excesivo.



Para consolarnos, la dilatación del tiempo a gran velocidad hace que sea teóricamente viable.

La escena de la siguiente página, simula el viaje de una nave futurista a una de las estrellas no muy lejanas de nuestro Sol.

27

5.1 La posibilidad de viajes interestelares



Ampliar

28

5.2 El origen de la energía nuclear


Seguro que hemos oído alguna vez que la energía solar proviene de una reacción de fusión nuclear. Se unen átomos de hidrógeno formándose helio y desprendiéndose mucha energía.

Es posible que en el desarrollo de una técnica que nos permita realizar esta reacción esté el futuro energético de la Humanidad; pero ¿de dónde sale esta energía?

Ampliar

En la escena simulamos una de las posibles reacciones teóricas de fusión nuclear. En la práctica son mucho más comunes otras variantes, pero en la que hemos escogido, su sencillez la hace fácil de entender.

29

5.3 Conclusiones sobre aplicaciones de la teoría

La teoría de la Relatividad resulta fundamental para estudiar fenómenos de cuerpos a elevadas velocidades, nos ha ensanchado campos de conocimiento tan importantes como la Cosmología y nos ha aportado posibilidades técnicas para el presente y para el futuro.

Ejemplo para el futuro: Los viajes interestelares

Como la velocidad de la luz es inalcanzable, cualquier viaje a otro sistema planetario requiere muchos años entre ida y vuelta.
Sin embargo, si la velocidad de una nave se aproxima mucho a la de la luz, el tiempo que transcurra para los astronautas en un viaje interestelar puede ser muy pequeño comparado con el terrestre. Podremos realizar viajes a los confines del Universo, con la condición de que a nuestro regreso habrá pasado una enorme cantidad de tiempo terrestre.

Ejemplo para el presente: La energía nuclear

La unión de núcleos de átomos ligeros a grandes temperaturas permite formar átomos más pesados, cuya masa es ligeramente inferior a la de los componentes.
El defecto de masa se convierte en energía aprovechable por el hombre. El proyecto ITER persigue construir en pocos años el primer reactor nuclear de fusión comercial.

30

6.1 Evaluación - Paradoja 1


Los Mellizos

La Teoría de la Relatividad resulta muchas veces difícil de acomodar a nuestro "sentido común", tan lleno de prejuicios. He aquí una paradoja célebre que han dado mucho que pensar a los físicos.

Dos mellizos se separan a los 20 años. Uno de ellos parte para un viaje espacial y vuelve 60 años después. Como el viaje se ha realizado a velocidades relativistas con γ=20, para el viajero sólo han pasado 3 años. Su hermano se queja amargamente: "Esto es injusto, desde tu punto de vista, tú eres el que ha permanecido en reposo con tu nave y yo el que ha viajado con la Tierra a gran velocidad. Tú deberías ser el viejo y yo el joven".

Esta paradoja se utilizó algunas veces para intentar demostrar que la Relatividad llevaba a absurdos. ¿Cuál es su fallo?
Cuando la soluciones será el momento de ir a la siguiente página

31

6.2 Evaluación - Paradoja 2

¿Cabe o no cabe?

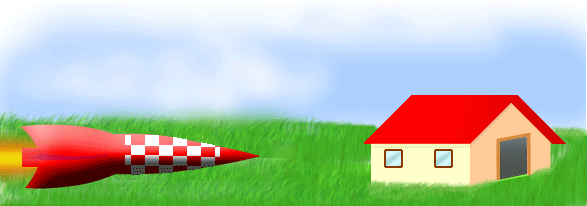

El cohete de la figura va a penetrar en el hangar de dos puertas, un hangar superblindado e indestructible. Su propietario afirma:
- Cuando esté del todo en el interior las dos puertas se cerrarán automáticamente y quedará capturado.
Su interlocutor responde:
- Es un cohete demasiado grande, nunca estará todo él dentro del hangar.
-Ignorante, -replica el primero- como viaja a velocidades relativistas su tamaño se reduce y será más corto que el hangar.
-El ignorante eres tú,- contesta su amigo- desde el punto de vista del cohete es el hangar el que viaja a gran velocidad y reduce su tamaño. Nunca podrá estar todo el cohete dentro del hangar. ¿Quién tiene razón?

32

6.3 Evaluación - cuestionario

Ampliar
