El diagrama de sectores se ha popularizado mucho ya que es el gráfico que más se utiliza en los medios de comunicación, organismos y empresas. Está especialmente indicado en variable discreta y en carácter cualitativo. Especialmente eficiente en los casos en los que hay pocos atributos (o pocos valores de la variable discreta), ya que es en estos casos en los que la potencia visual del gráfico es mejor que el ofrecido por el diagrama de barras. Sin embargo si existen muchos valores (o atributos), el impacto visual disminuye muy ostensiblemente y no suelen observarse bien las características de la distribución.
Para su construcción dividiremos un círculo en sectores circulares de manera que los grados correspondientes a cada sector se obtengan a partir de las distintas frecuencias absolutas siendo proporcionales a estas.

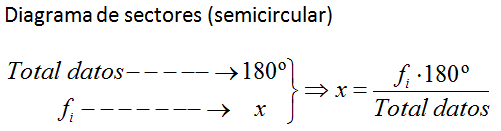

Existen algunas variantes del diagrama de sectores como es el considarar como base de la representación el semicírculo en lugar del círculo. En este caso la regla de proporcionalidad para determinar los sectores ha de hacerse con la equivalencia total sobre 180º. También es muy habitual utilizar como base del dibujo la corona circular o la semicorona circular en lugar del círculo o el semicírculo.

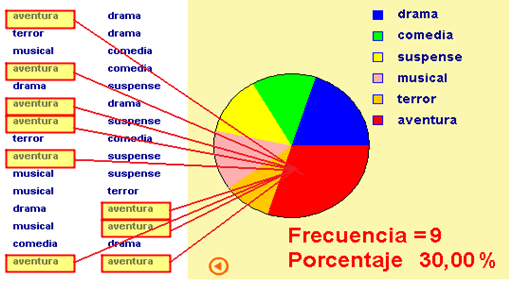

En la siguiente imagen tenemos un ejemplo para caracter cualitativo

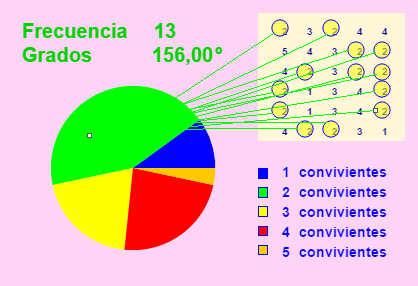

Y en la siguiente para variable cuantitativa discreta

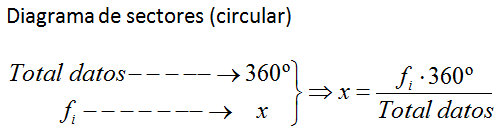

Para localizar la amplitud de los correspondientes sectores solamente tienes que aplicar siguiente regla de proporcionalidad directa

En la siguiente escena puedes observar como se construyen diagramas de sectores para carácter cualitativo sobre varios ejemplos que se van generando aleatoriamente. Realiza varios ejercicios y extrae tus propias conclusiones.


Ahora puedes tú mismo construir los diagramas de sectores para ejercicios de carácter cualitativo que se van generando aleatoriamente. La escena también permite la corrección de los mismos. Es conveniente que realices varios ejemplos.


En la siguiente escena puedes observar como se construyen diagramas de sectores para una variable discreta sobre varios ejemplos que se van generando aleatoriamente. Realiza varios ejercicios y extrae tus propias conclusiones.


En la siguiente escena puedes tú mismo construir los diagramas de sectores para ejercicios de carácter cuantitativo discreto que se van generando aleatoriamente. La escena también permite la corrección de los mismos. Es conveniente que realices varios ejemplos.
