Ejercicios propuestos - Capítulo V

Método de los nodos

Halla la fuerza en cada barra de las armaduras, indicando si están en tracción o en compresión.

1.

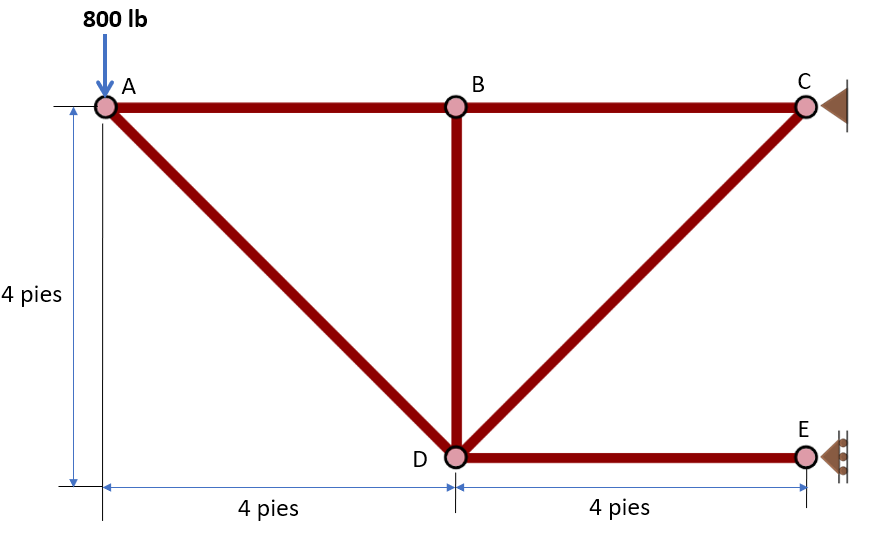

2.

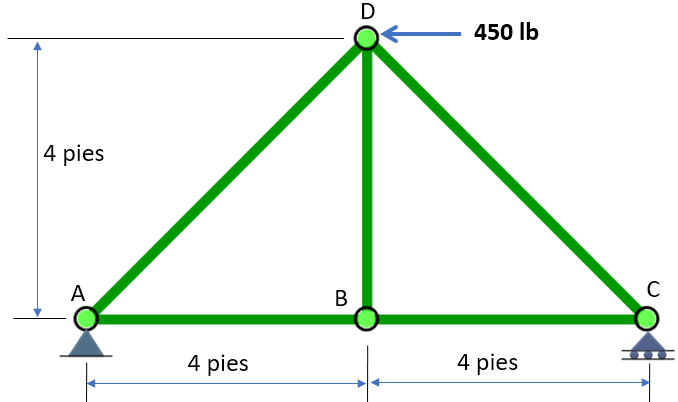

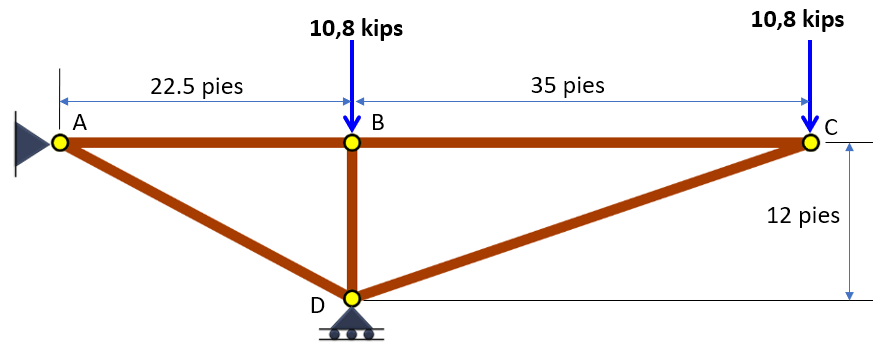

3.

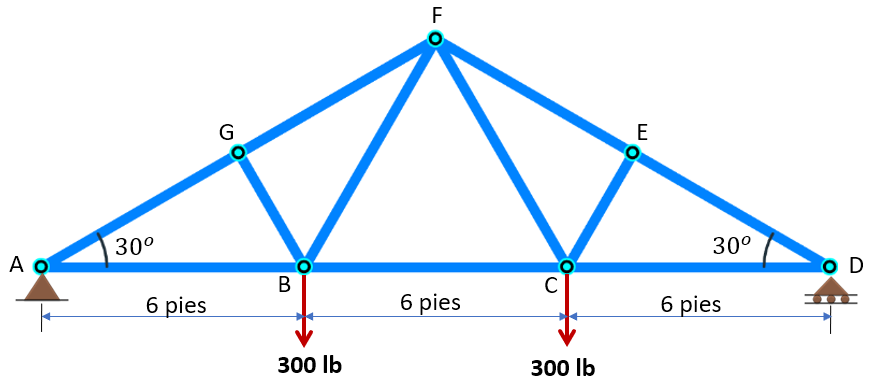

4.

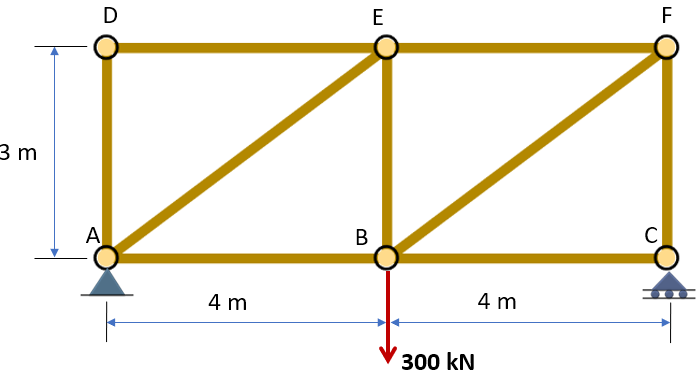

5.

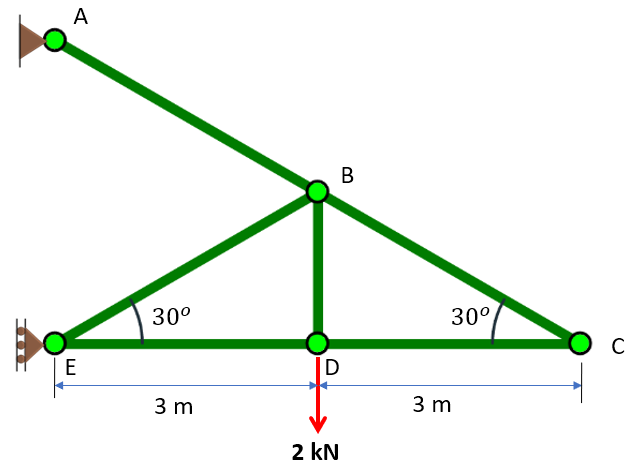

6.

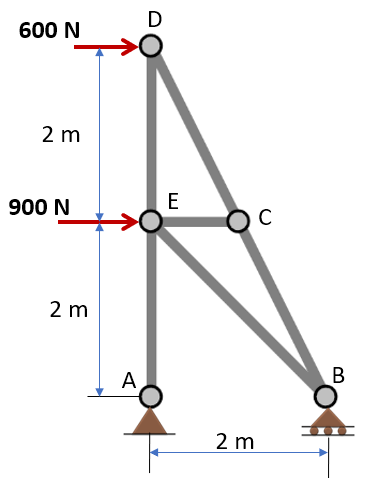

7.

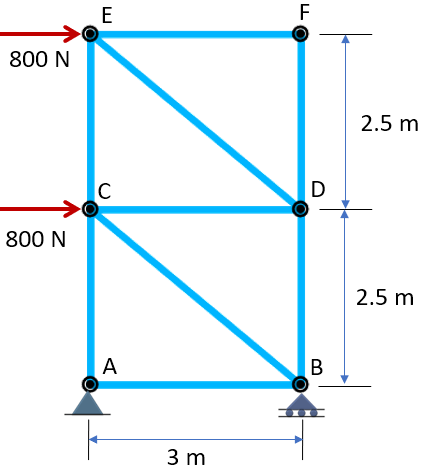

8.

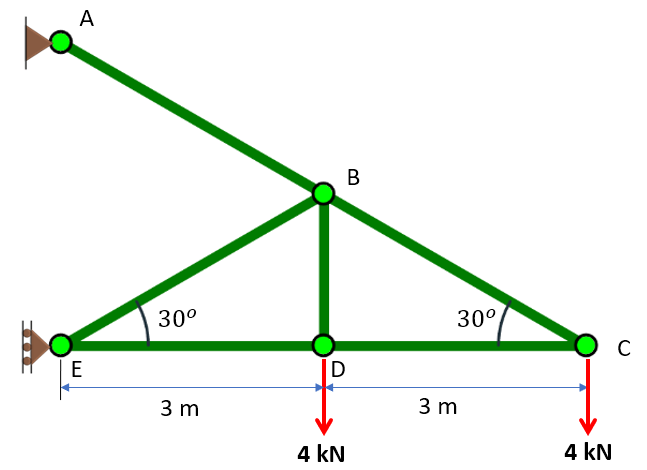

9.

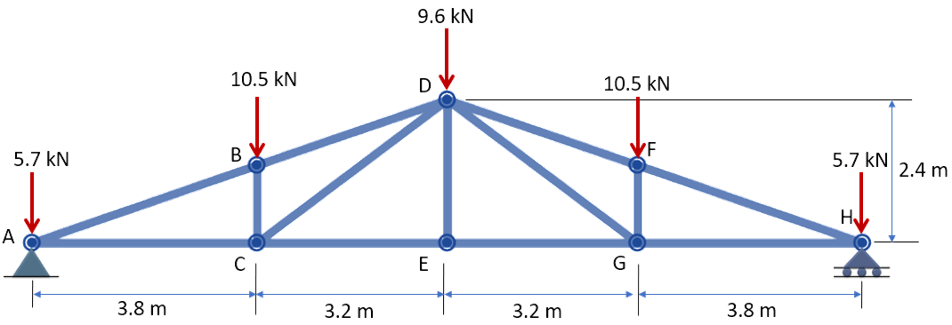

10.

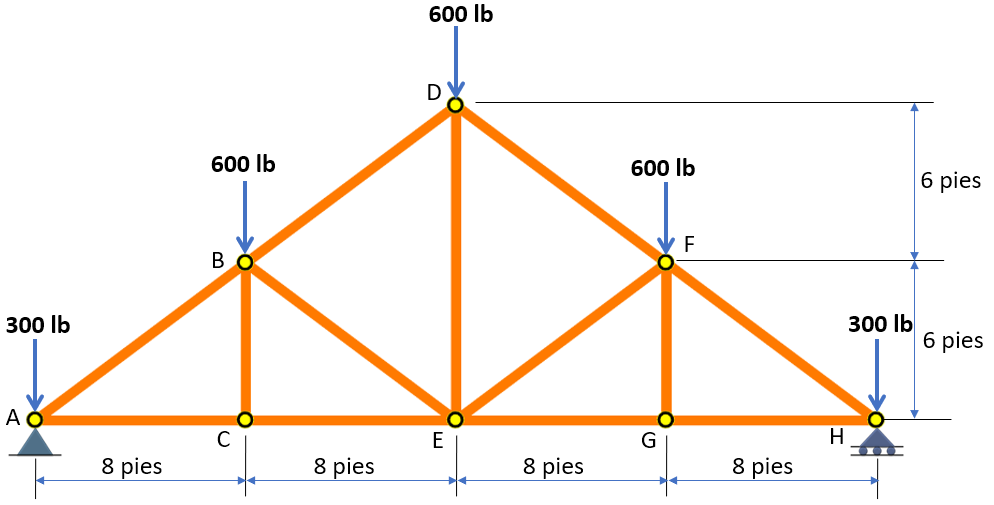

11.

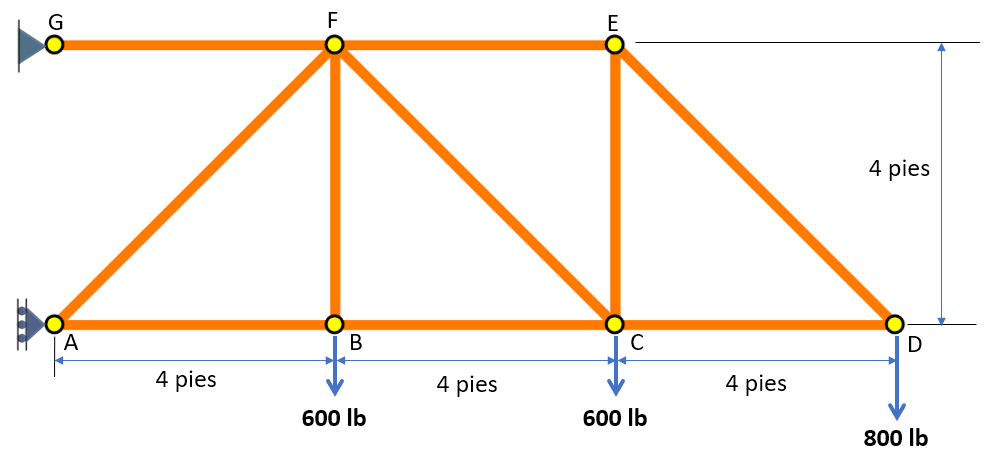

12.


13.

Método de las secciones

14. Halla la fuerza en las barras $BC, CF$ y $FE$


15. Halla la fuerza en las barras $EF, CF$ y $BC$ de la armadura

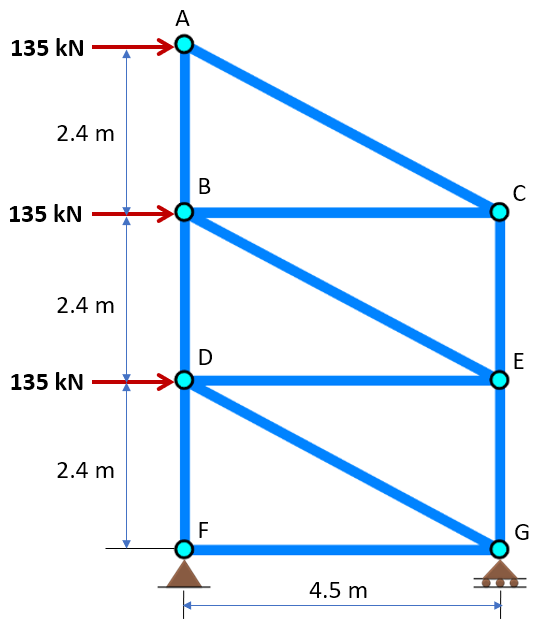

16. Halla la fuerza en las barras $BD$ y $DE$ de la armadura
